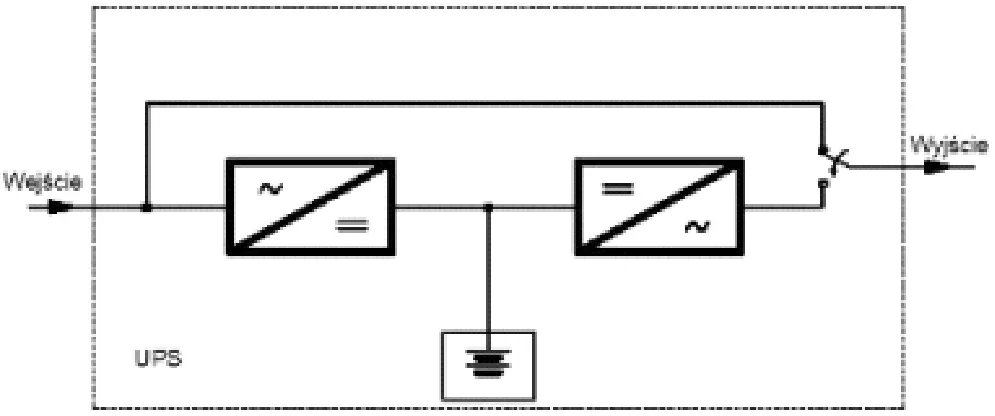

Na rysunku przedstawiono schemat zasilacza UPS w topologii

Wyjaśnienie

Schemat, który widzimy, przedstawia zasilacz UPS w topologii off-line. Tego typu UPS-y są często wykorzystywane w zastosowaniach, gdzie priorytetem jest ochrona przed krótkimi przerwami w dostawie prądu i przepięciami. W normalnych warunkach zasilanie przechodzi bezpośrednio z sieci do obciążenia, a UPS jedynie monitoruje sytuację. Gdy nastąpi nagła awaria, zasilacz off-line przełącza się na pracę z baterii, co następuje zazwyczaj w ciągu milisekund. To rozwiązanie jest wystarczające dla typowych komputerów domowych i niektórych urządzeń biurowych, które tolerują krótkie przerwy zasilania. Standardowe dobre praktyki w tej topologii obejmują regularne testowanie baterii i monitorowanie jakości zasilania. Off-line UPS-y są też ekonomiczne, co czyni je popularnym wyborem dla domowych użytkowników. Moim zdaniem, off-line UPS to świetny wybór, gdy poszukujemy prostych i niedrogich rozwiązań zabezpieczających przed utratą danych w wyniku krótkich przerw w zasilaniu.
