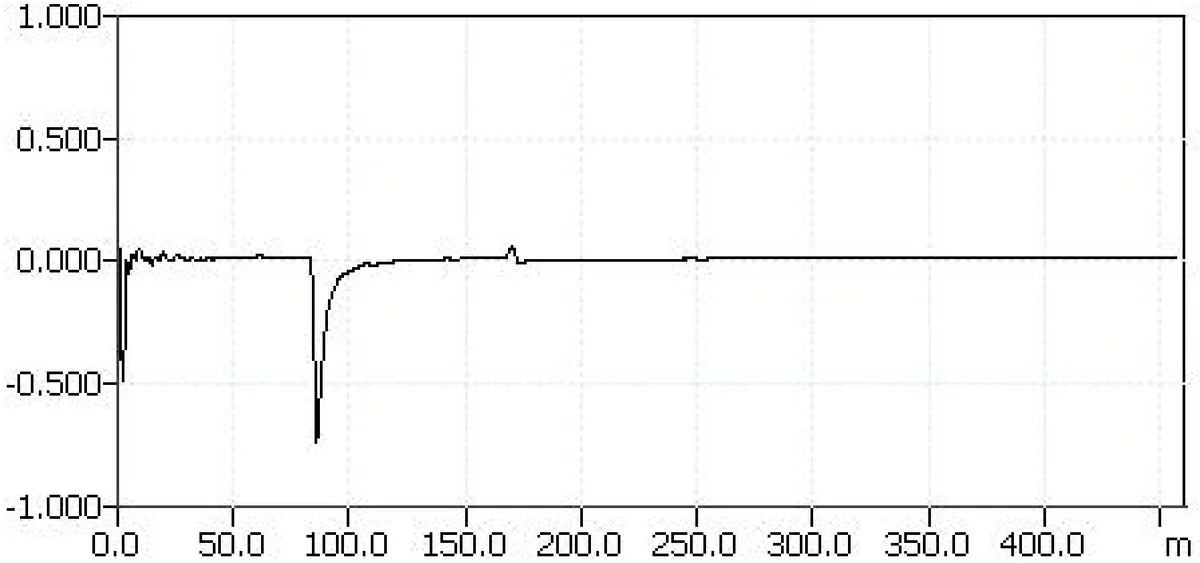

Na podstawie reflektogramu toru miedzianego można stwierdzić, że tor ma długość

Wyjaśnienie

Odpowiedź dotycząca długości toru miedzianego na 80 m, gdzie na końcu jest zwarcie, jest poprawna. Na reflektogramie widać charakterystyczne odbicie sygnału przy około 80 m, co wskazuje na zwarcie. Reflektometria czasowa (TDR) to technika diagnostyczna, która jest szeroko stosowana w branży telekomunikacyjnej do identyfikacji problemów w kablach. Gdy sygnał elektryczny napotyka na zwarcie, odbija się w charakterystyczny sposób, co można zauważyć jako nagły spadek lub wzrost na wykresie. Z mojego doświadczenia, często stosuje się tę metodę, aby szybko lokalizować miejsca uszkodzeń w infrastrukturze kablowej, co pozwala na skuteczne i szybkie naprawy. W praktyce, wykorzystanie TDR pozwala także na dokładne określenie lokalizacji innych problemów, takich jak przerwy w kablu czy niepoprawne połączenia. Ważne jest, aby operatorzy byli dobrze przeszkoleni w interpretacji reflektogramów, co pozwala na uniknięcie błędnej diagnostyki i niepotrzebnych kosztów.
