INF.01 · pytanie 17

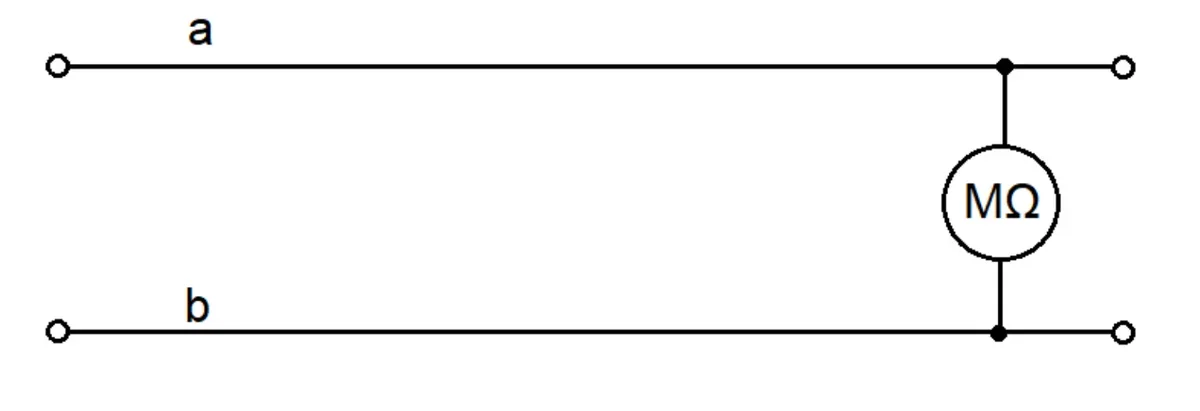

Schemat pomiarowy przedstawiony na rysunku ilustruje pomiar

Ilustracja do pytania 17: Schemat pomiarowy przedstawiony na rysunku ilustruje pomiar
  1. Aimpedancji falowej linii telefonicznej.
  2. Brezystancji pętli żył a-b.
  3. Ctłumienia linii telefonicznej.
  4. Drezystancji izolacji pary żył a-b.Poprawna

Wyjaśnienie

Pomiar rezystancji izolacji pary żył a-b jest istotnym testem stosowanym w celu oceny stanu izolacji przewodów elektrycznych. W praktyce jest to kluczowy element zapewnienia bezpieczeństwa oraz niezawodności instalacji elektrycznych. Przy użyciu megohmometru mierzymy, jak dobrze izolacja oddziela przewody od siebie, co jest szczególnie ważne w zapobieganiu przeskokom prądu i potencjalnym zwarciom. Dobra praktyka wymaga przeprowadzania takich pomiarów regularnie, zwłaszcza w instalacjach narażonych na działanie wilgoci lub chemikaliów, które mogą degradacji izolacji. Standardy takie jak PN-EN 61557 jasno określają wymagania dotyczące takich pomiarów, co pomaga unikać błędów i zapewnia zgodność z przepisami. Moim zdaniem, warto poświęcić czas na dogłębne zrozumienie, jak działają te procedury i jakie są ich zalety, ponieważ w praktyce mogą one znacząco wpłynąć na bezpieczeństwo pracy z urządzeniami elektrycznymi.
