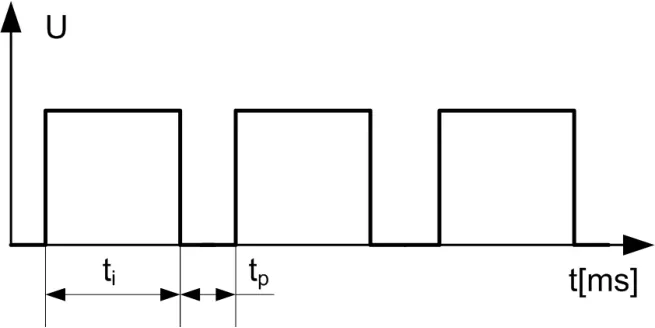

Ile wynosi częstotliwość przebiegu prostokątnego przedstawionego na rysunku, jeżeli ti=7 ms i tp=3 ms?

Wyjaśnienie

Częstotliwość przebiegu prostokątnego oblicza się na podstawie sumy czasu trwania impulsu (ti) i przerwy (tp). Dla tego konkretnego przypadku mamy ti = 7 ms i tp = 3 ms, co daje pełny okres T = ti + tp = 10 ms. Aby obliczyć częstotliwość, stosujemy wzór f = 1/T. Wartość T w sekundach to 0,01 s, więc f = 1/0,01 s = 100 Hz. To oznacza, że sygnał powtarza się 100 razy na sekundę. Częstotliwość 100 Hz jest powszechnie wykorzystywana w elektronice, szczególnie w systemach cyfrowych i automatyce. Znajomość przeliczania częstotliwości i okresu jest kluczowa w zrozumieniu działania mikroprocesorów oraz urządzeń komunikacyjnych. Dodatkowo, w praktyce istnieje wiele narzędzi, które automatyzują te obliczenia, jednak zrozumienie podstaw jest niezbędne przy diagnostyce i projektowaniu układów.
