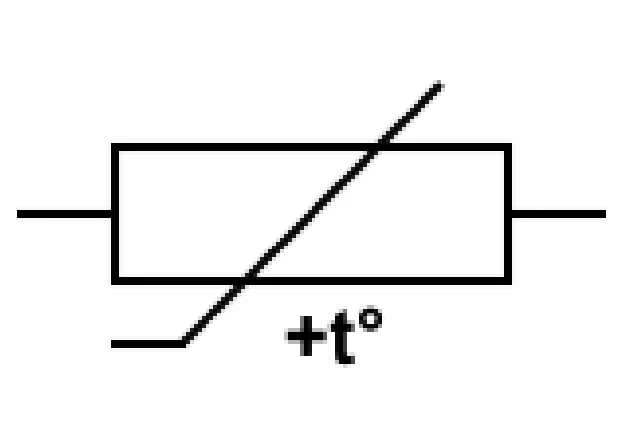

Jaką funkcję w ochronniku linii transmisyjnej spełnia element, którego symbol pokazany został na rysunku, jeżeli zostanie on połączony szeregowo z żyłą linii transmisyjnej?

Wyjaśnienie

Odpowiedź, że element ogranicza natężenie prądu, jest trafna. Symbol na rysunku reprezentuje termistor, a dokładniej termistor typu PTC (z dodatnim współczynnikiem temperaturowym). Działa on tak, że przy wzroście temperatury jego opór wzrasta. W praktyce oznacza to, że kiedy prąd płynący przez termistor powoduje wzrost temperatury, opór rośnie, co automatycznie ogranicza przepływ prądu. To bardzo przydatne w ochronie obwodów przed przeciążeniami. Termistory PTC są często stosowane jako zabezpieczenia w różnych urządzeniach elektronicznych, dzięki czemu unikamy uszkodzeń spowodowanych nadmiernym przepływem prądu. Dobre praktyki branżowe zalecają stosowanie takich elementów w miejscach szczególnie narażonych na wahania prądowe, co pozwala na długotrwałą i bezawaryjną pracę urządzeń. W moim doświadczeniu, stosowanie termistorów PTC w ochronie nadprądowej to doskonałe rozwiązanie, które łączy prostotę z efektywnością. To doskonały przykład jak mały komponent może mieć duże znaczenie w bezpieczeństwie całego systemu.
