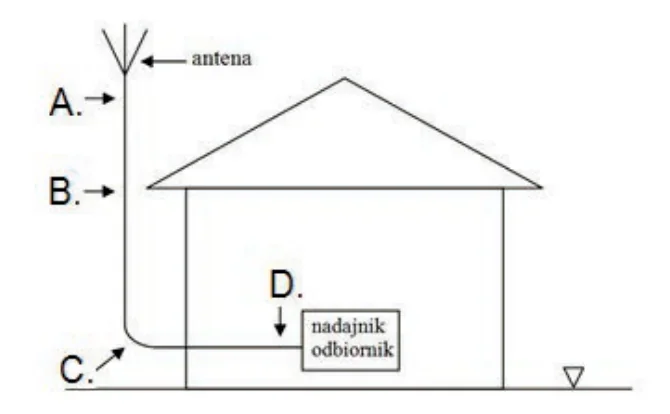

W którym miejscu należy uziemić ekran kabla koncentrycznego łączącego antenę z urządzeniem nadawczo-odbiorczym?

Wyjaśnienie

Uziemienie ekranu kabla koncentrycznego w punkcie C, czyli tam, gdzie kabel wchodzi do budynku, jest niezwykle istotne z kilku powodów. Po pierwsze, ma to na celu ochronę przed przepięciami, które mogą być wywołane np. wyładowaniami atmosferycznymi. Przepięcia te, jeśli nie zostaną właściwie odprowadzone, mogą uszkodzić podłączone urządzenia nadawczo-odbiorcze. Uziemienie w punkcie wejścia do budynku pozwala na skuteczne odprowadzenie nadmiarowego ładunku bezpośrednio do ziemi. Po drugie, takie rozwiązanie minimalizuje zakłócenia elektromagnetyczne (EMI), które mogą wpływać na jakość sygnału. W momencie, gdy ekran jest uziemiony, działa jak bariera ochronna, zapewniając, że wszelkie zewnętrzne zakłócenia są neutralizowane. Co więcej, zgodnie ze standardami branżowymi (np. ANSI/TIA-607), uziemienie w odpowiednim miejscu jest kluczowym elementem projektowania instalacji telekomunikacyjnych. W praktyce, uziemienie pomaga również w zapewnieniu bezpieczeństwa użytkowników, ponieważ w sytuacji, gdyby doszło do przebicia, to prąd nie popłynie przez urządzenia w domu, lecz zostanie skierowany do ziemi, co zapobiega porażeniu prądem.
