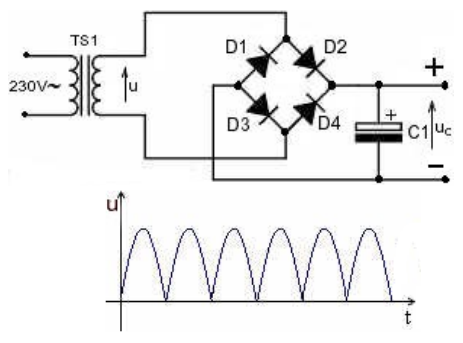

Podczas sprawdzania pracy zasilacza przedstawionego na schemacie stwierdzono obniżenie napięcia między zaciskami + i –, a na ekranie oscyloskopu uzyskano pokazany na rysunku przebieg napięcia. W celu naprawy zasilacza należy wymienić

Wyjaśnienie

W tym przypadku, kondensator C1 jest kluczowym elementem w układzie prostowniczym, który pełni rolę filtru wygładzającego napięcie. Kiedy kondensator jest uszkodzony, nie jest w stanie magazynować i oddawać energii, co prowadzi do pulsującego napięcia na wyjściu zasilacza. To sprawia, że napięcie nie jest stabilne, co można zaobserwować jako falujący przebieg na oscyloskopie. Kondensatory są często stosowane w tego typu układach, aby zminimalizować tętnienia napięcia, co jest istotne dla poprawnej pracy wielu urządzeń elektronicznych. W praktyce, wymiana kondensatora jest jednym z najczęstszych działań serwisowych w przypadku zasilaczy, które nie działają prawidłowo. Standardy branżowe, takie jak IPC-2221, wskazują na znaczenie odpowiedniej pojemności kondensatorów w układach elektronicznych, aby zapewnić ich niezawodność. Dobry kondensator powinien mieć odpowiednią pojemność i być przystosowany do pracy przy danych napięciach. Właściwa konserwacja i regularne testy komponentów takich jak kondensatory mogą znacznie wydłużyć żywotność urządzeń elektronicznych.
