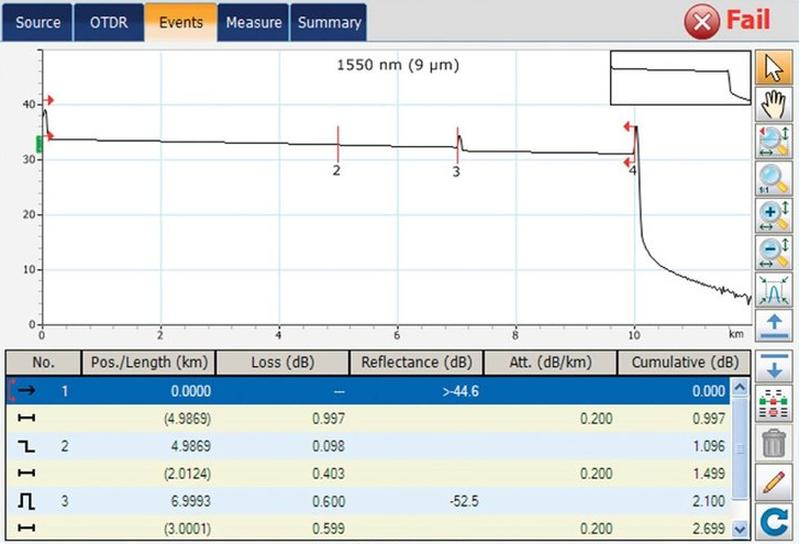

W której odległości optycznej od miejsca pomiaru znajduje się uszkodzenie traktu światłowodowego?

Wyjaśnienie

Świetnie, udało się! Właściwie odczytałeś dane z wykresu OTDR. Na wykresie widać, że najważniejsze zdarzenie, czyli uszkodzenie traktu światłowodowego, znajduje się na odległości 6,9993 km. To jest miejsce, gdzie nastąpiła największa utrata sygnału, wskazująca na uszkodzenie. W praktyce, takie pomiary są niezwykle istotne przy diagnostyce sieci światłowodowych. OTDR, czyli reflektometr w dziedzinie optycznej, to podstawowe narzędzie służące do lokalizowania awarii i mierzenia jakości linii światłowodowych. Umożliwia nie tylko wykrycie fizycznych przerw w światłowodzie, ale również identyfikację miejsc, gdzie sygnał może być zniekształcony przez zakłócenia. Standardowo, w takich sytuacjach należy dokładnie zlokalizować uszkodzenie i podjąć decyzję o ewentualnej naprawie lub wymianie odcinka kabla. Pamiętaj, że dobra praktyka wymaga regularnych przeglądów sieci, aby unikać nieplanowanych przerw w działaniu systemu.
