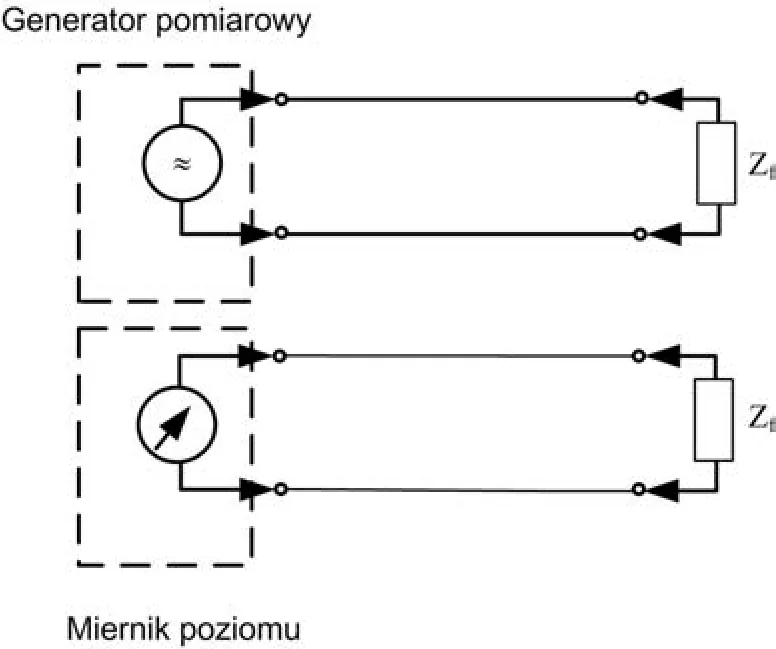

Na rysunku przedstawiono układ do pomiaru

Wyjaśnienie

Rysunek przedstawia układ do pomiaru przeników zbliżnych, co jest kluczowe w telekomunikacji i elektronice. Przeniki zbliżne dotyczą przesłuchów między przewodami znajdującymi się blisko siebie, co może zakłócać sygnały. W praktyce, często spotykamy się z tym w kablach wielożyłowych, gdzie nieodpowiednia izolacja może prowadzić do zakłóceń. Dlatego w projektowaniu obwodów trzeba uwzględniać standardy takie jak TIA/EIA-568, które określają, jak minimalizować takie zakłócenia. Generator pomiarowy w układzie wytwarza kontrolowany sygnał, podczas gdy miernik poziomu ocenia jego wpływ na sąsiedni przewód. To pozwala inżynierom na ocenę jakości izolacji oraz skuteczności ekranowania. Praktyczne zastosowanie obejmuje testy kabli Ethernet, gdzie kluczowe jest zapewnienie, że przeniki nie przekraczają dopuszczalnych norm, co może być krytyczne dla transmisji danych z dużymi prędkościami. Moim zdaniem, zrozumienie tego zjawiska jest niezbędne dla każdego, kto pracuje z systemami przesyłu danych.
