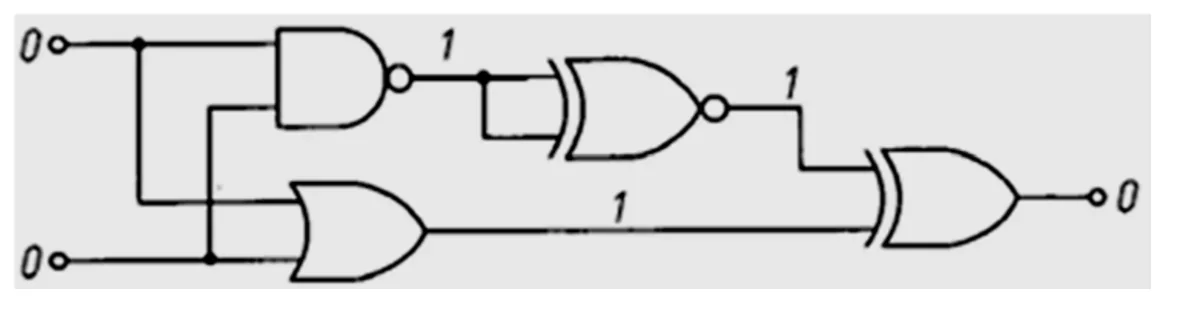

Za pomocą testera sprawdzono stany logiczne na poszczególnych wyjściach bramek, uzyskując wyniki zamieszczone na schemacie. Błędny stan logiczny zarejestrowano na wyjściu bramki

Wyjaśnienie

Stwierdzenie, że błędny stan logiczny zarejestrowano na wyjściu bramki OR, jest prawidłowe. Bramki logiczne są podstawowymi elementami w projektowaniu układów cyfrowych, a każda z nich ma swoje specyficzne funkcje. Bramkę OR można porównać do sytuacji, w której wystarczy, że jeden z warunków jest spełniony, aby uzyskać wynik prawdziwy. W praktyce, jeśli na jej wejścia przychodzą dwa zera, wynik na wyjściu powinien być zero, co jest zgodne z zasadami logiki. Tymczasem na rysunku widzimy, że na wyjściu bramki OR pojawia się jedynka, co jest sprzeczne z jej zasadą działania. W zastosowaniach przemysłowych i projektowych warto pamiętać o dokładnym sprawdzaniu i testowaniu układów, aby uniknąć takich niezgodności. Moim zdaniem, zrozumienie działania bramek logicznych to kluczowy etap w nauce elektroniki cyfrowej, a takie błędy mogą prowadzić do poważniejszych problemów w bardziej złożonych systemach.
