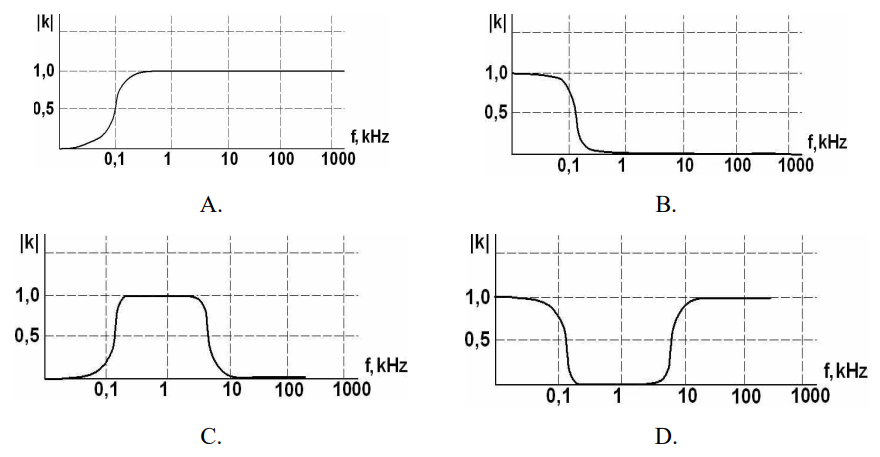

Na którym rysunku przedstawiono charakterystykę filtra, który należy zastosować przy podłączeniu aparatu telefonicznego do łącza ADSL?

Wyjaśnienie

Charakterystyka filtra przedstawiona na rysunku C jest typowa dla filtra pasmowo-zaporowego, znanego również jako filtr dolnoprzepustowy i górnoprzepustowy w jednym. Dlaczego to jest ważne przy łączu ADSL? Otóż, technologia ADSL wykorzystuje różne częstotliwości do przesyłania danych i do rozmów telefonicznych. Pasmo częstotliwości dla rozmów telefonicznych jest niższe (do ok. 4 kHz), a dla danych ADSL wyższe (od ok. 20 kHz wzwyż). Filtr taki zapobiega wzajemnym zakłóceniom między dwoma sygnałami. Jeśli chodzi o praktyczne zastosowanie, filtr ten jest podłączany równolegle do linii telefonicznej, co pozwala na równoczesne korzystanie z internetu i prowadzenie rozmów telefonicznych bez utraty jakości sygnału. Standardowo, filtry te muszą spełniać restrykcyjne normy telekomunikacyjne, jak na przykład ETSI, co zapewnia ich skuteczność. Z mojego doświadczenia, taki filtr jest niezbędny w każdym gospodarstwie domowym korzystającym z ADSL, aby uniknąć irytujących zakłóceń.
