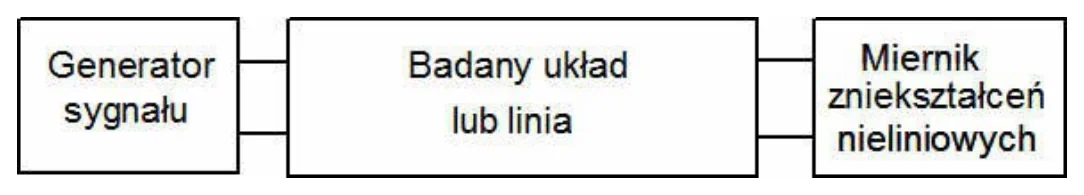

Podczas pomiaru zniekształceń nieliniowych zgodnie ze schematem blokowym należy doprowadzić z generatora do wejścia układu sygnał

Wyjaśnienie

Wybór sygnału sinusoidalnego jako źródła do pomiaru zniekształceń nieliniowych to standard w wielu dziedzinach inżynierii. Sygnał sinusoidalny ma unikalne właściwości – jest jedyną falą, która nie zawiera harmonicznych, co oznacza, że każda zmiana w jego kształcie podczas przechodzenia przez badany układ może być bezpośrednio przypisana do zniekształceń nieliniowych w tym układzie. To pozwala na precyzyjne określenie, jakie komponenty harmoniczne pojawiają się w wyniku tych zniekształceń. W praktyce, w testach audio, telekomunikacyjnych czy w elektronice użytkowej, wykorzystanie sygnałów sinusoidalnych do analizy układów pozwala na jednoczesne testowanie wrażliwości systemu na różne częstotliwości, co czyni go elastycznym i wszechstronnym narzędziem. Często stosuje się analizatory widma, które automatycznie wykrywają i mierzą poziomy harmonicznych, ułatwiając pracę inżynierom. Moim zdaniem, zrozumienie tych podstawowych zasad jest kluczowe dla każdego, kto chce zająć się diagnostyką i projektowaniem układów elektronicznych.
