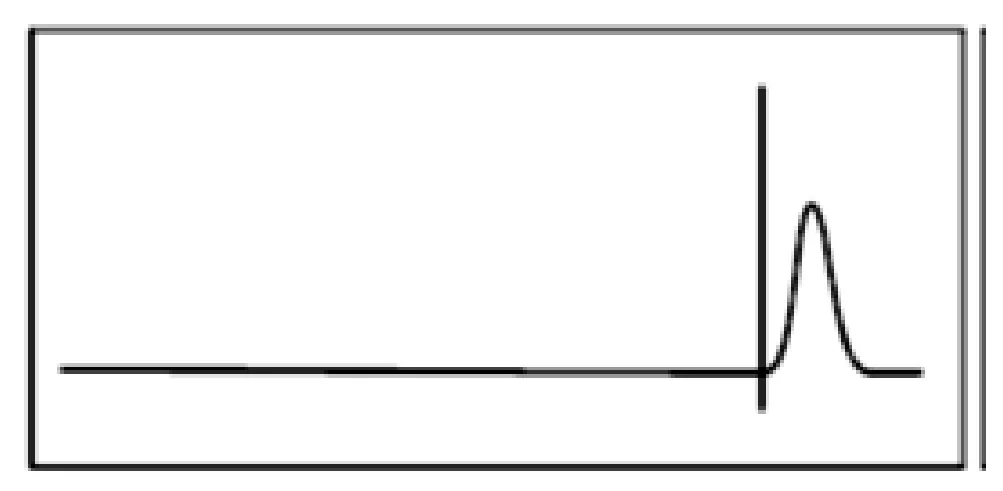

Określ rodzaj uszkodzenia na podstawie reflektogramu kabla miedzianego przedstawionego na rysunku.

Wyjaśnienie

To świetnie, że wybrałeś odpowiedź 'przerwa'. Na reflektogramie widać wyraźny skok sygnału, który szybko powraca do poziomu bazowego. Taki charakterystyczny wzór jest typowy dla przerwy w kablu, gdzie sygnał odbija się od końca przewodu, ponieważ nie ma ciągłości, aby kontynuować przepływ. W praktyce wykrywanie przerwy jest kluczowe, by zapewnić niezawodność systemów telekomunikacyjnych czy energetycznych. Przerwy mogą powstawać na skutek uszkodzeń mechanicznych, korozji lub błędów podczas instalacji. Reflektometria czasowa, technika używana do generowania reflektogramów, jest standardem w diagnostyce kabli. Dzięki niej można precyzyjnie określić miejsce uszkodzenia i szybko je naprawić, co minimalizuje koszty i czas przestoju. Warto pamiętać, że prawidłowe interpretowanie reflektogramów to umiejętność ceniona w branży, a regularne szkolenia i praktyka są kluczowe dla utrzymania wysokiego poziomu kompetencji w tym zakresie. Z mojego doświadczenia, dokładność i cierpliwość w analizie takich wykresów zawsze się opłaca.
