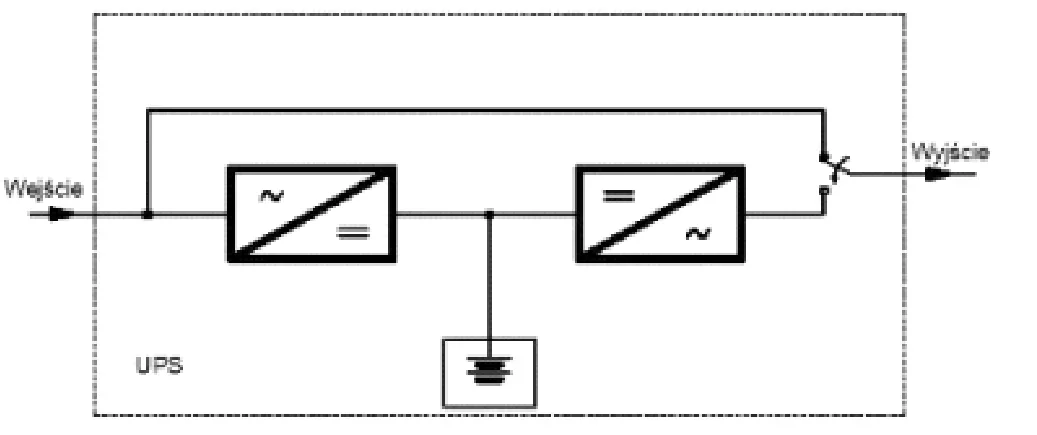

Rysunek przedstawia schemat zasilacza UPS w topologii

Wyjaśnienie

Zasilacz UPS w topologii off-line, zwany także standby, to jedno z najczęściej stosowanych rozwiązań w biurach i domach do zabezpieczeń sprzętu komputerowego przed krótkotrwałymi zanikami napięcia. W tej topologii, w normalnych warunkach, zasilanie jest dostarczane bezpośrednio z sieci elektrycznej do odbiornika. Dopiero w momencie zaniku napięcia, zasilacz przełącza się na tryb baterii. To rozwiązanie jest kosztowo efektywne i świetnie sprawdza się w sytuacjach, gdzie zanik napięcia jest rzadki i krótki. Z mojego doświadczenia, UPS-y off-line są rewelacyjne do domowych komputerów czy małych serwerów, gdzie częste przełączanie się na baterię nie jest wymagane. Typowym standardem dla takich urządzeń jest norma IEC 62040, która opisuje różne aspekty konstrukcji i działania UPS-ów. Dodatkowo, UPS-y off-line są znacznie bardziej energooszczędne niż np. on-line z podwójną konwersją, co jest dużym plusem, gdy myślimy o długofalowych kosztach eksploatacji.
