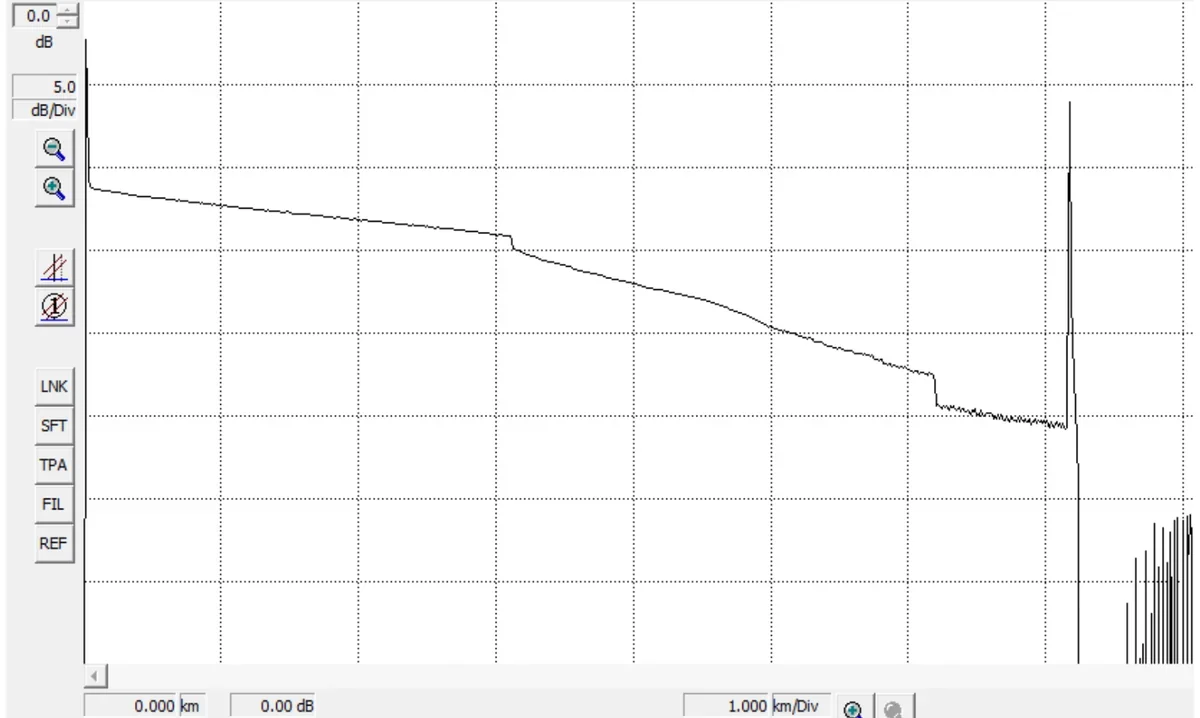

Na podstawie przedstawionego przykładowego reflektogramu traktu optycznego można wysnuć wniosek, że badany trakt składa się z

Wyjaśnienie

Na reflektogramie traktu optycznego możemy zauważyć różnice w tłumieniu na różnych odcinkach włókna, co wskazuje na obecność trzech włókien o różnym tłumieniu. Każde włókno ma swoje charakterystyczne tłumienie i jego zmiany można zaobserwować jako spadki sygnału na wykresie. Takie różnice mogą wynikać z użycia różnych typów włókien optycznych, różnic w produkcji lub niejednorodności w instalacji. W praktyce, różne tłumienie na poszczególnych odcinkach może wpływać na jakość przesyłanego sygnału, co jest kluczowe w telekomunikacji. Zrozumienie i analiza reflektogramu jest niezbędne w diagnostyce sieci optycznych. Dzięki temu technik może identyfikować problemy w instalacji, takie jak złe spawy czy uszkodzenia mechaniczne. Z mojego doświadczenia, umiejętność czytania reflektogramów jest nieoceniona w szybkim rozwiązaniu problemów eksploatacyjnych. Standardem jest, aby regularnie przeprowadzać takie analizy, co pozwala na zapewnienie stabilności i wydajności całego systemu.
