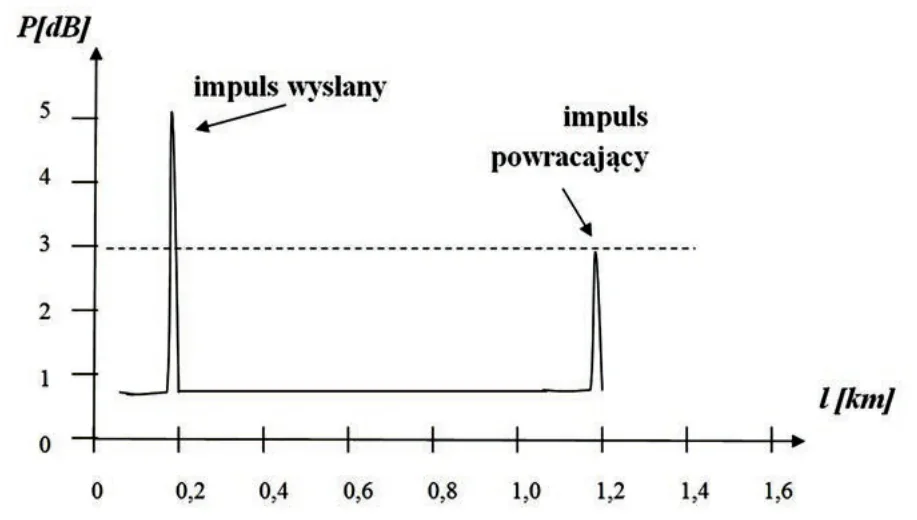

Przedstawiony na rysunku reflektogram otrzymano, dołączając do jednego końca toru reflektometr TDR, a drugi koniec pozostawiając rozwarty. Jak należy ocenić wyniki pomiaru, jeżeli tłumienność toru powinna być nie większa niż 2 dB/km?

Wyjaśnienie

Analizując reflektogram przedstawiony na rysunku, możemy zauważyć, że tłumienność toru optycznego jest zgodna z wymaganiami, ponieważ wynosi dokładnie 2 dB/km. Zasada działania reflektometru TDR polega na wysyłaniu impulsu i analizie jego odbicia. Na wykresie widać, że różnica poziomów mocy między impulsem wysłanym a powracającym jest równa 2 dB na odcinku 1 km. Oznacza to, że tłumienność toru spełnia założone kryteria, które wynoszą maksymalnie 2 dB/km. W praktyce, takie wyniki są bardzo dobre, ponieważ pozwalają na minimalizację strat sygnału, co jest kluczowe w telekomunikacji światłowodowej. Standardy branżowe, jak ITU-T G.652, podkreślają znaczenie minimalizacji tłumienności dla zapewnienia jakości usług. Dobrze zaprojektowany tor światłowodowy z niską tłumiennością pozwala na większą odległość transmisji bez konieczności wzmacniaczy, co redukuje koszty eksploatacji. Moim zdaniem, utrzymanie tłumienności na niskim poziomie to fundament efektywnego zarządzania siecią optyczną.
