Które funkcję spełnia urządzenie pokazane na rysunku?

Wyjaśnienie

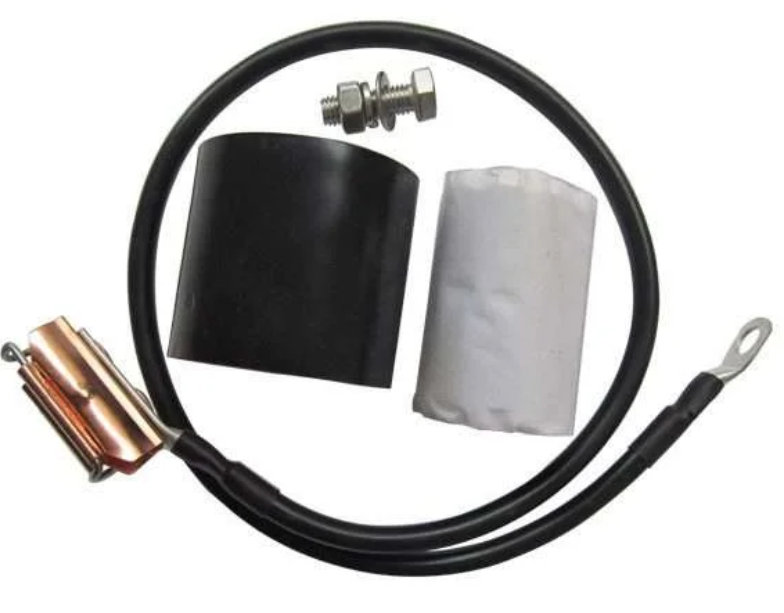

To urządzenie to specjalny zestaw do podłączania ekranu kabla koncentrycznego albo telekomunikacyjnego do uziemienia. Sam ekran w kablu, czyli ta metalowa osłona wokół żyły sygnałowej, pełni bardzo ważną rolę – chroni sygnał przed zakłóceniami elektromagnetycznymi z zewnątrz i odprowadza do ziemi potencjalne przepięcia. Poprawne podłączenie ekranu do uziemienia to absolutna podstawa w instalacjach telekomunikacyjnych, energetycznych i wszędzie tam, gdzie mamy do czynienia z przesyłem sygnałów na większe odległości. Bez tego można złapać sporo problemów – przenikanie zakłóceń, szumy, pojawianie się tzw. pętli masy, a w najgorszym razie nawet uszkodzenia sprzętu. Moim zdaniem większość niedoświadczonych instalatorów bagatelizuje kwestię ekranowania i uziemiania, a to potem wychodzi w praktyce. W tym zestawie masz wszystko, co wymagane przez branżowe normy – taśmy, śruby, obejmy i przewód uziemiający, co znacznie ułatwia robotę. Z mojego doświadczenia wynika, że w dobrych systemach uziemienie ekranu jest wykonywane zarówno po stronie nadawczej, jak i odbiorczej kabla – zgodnie z zasadą ochrony instalacji przed przepięciami zgodnie z normami PN-EN. Warto pamiętać, że tylko solidne uziemienie gwarantuje spokój i stabilność transmisji. No i mniej nerwów na późniejszych przeglądach!
