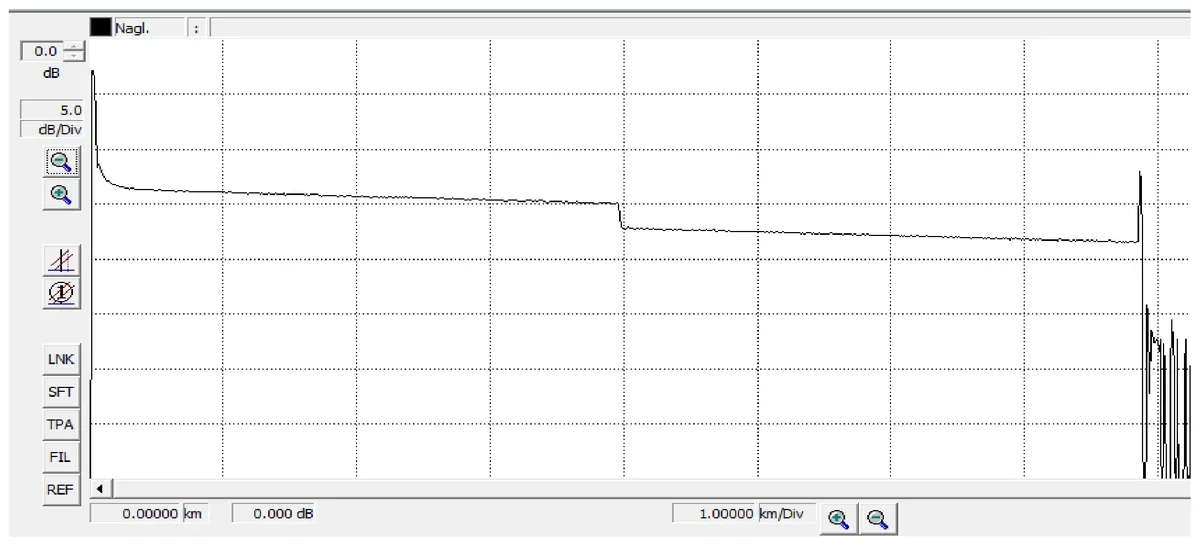

Na podstawie reflektogramu przedstawionego na ilustracji można stwierdzić, że trakt optyczny posiada

Wyjaśnienie

Reflektogram, czyli wykres przedstawiający odbicie sygnału w światłowodzie, jest kluczowym narzędziem w diagnostyce stanu toru optycznego. Na prezentowanym reflektogramie możemy zauważyć spadek mocy sygnału w jednym miejscu, co wskazuje na uszkodzony spaw. Taki spadek mocy jest wynikiem zwiększonych strat optycznych, które zazwyczaj występują w miejscach niewłaściwego połączenia włókien. Uszkodzone spawy są częstym problemem w instalacjach światłowodowych i mogą prowadzić do znacznych strat sygnału, co może skutkować pogorszeniem jakości transmisji danych. Dlatego regularne monitorowanie stanu spawów i ich naprawa zgodnie ze standardami, takimi jak ITU-T G.652, jest kluczowe dla zapewnienia niezawodności sieci. Praktyczne podejście do rozwiązywania takich problemów obejmuje wykorzystanie spawarek światłowodowych do naprawy uszkodzeń oraz testowanie linii za pomocą reflektometrów optycznych (OTDR), co pozwala na precyzyjne określenie miejsca usterki. Dzięki temu można szybko zidentyfikować i usunąć problem, minimalizując przestoje i poprawiając wydajność sieci.
