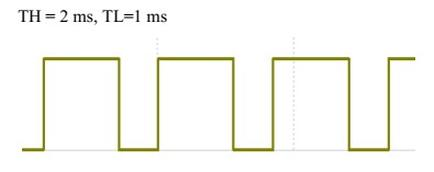

Określ częstotliwość pracy generatora testującego, jeżeli przebieg sygnału wyjściowego jest zgodny z rysunkiem, a okres pracy generatora T=TH+TL.

Wyjaśnienie

A więc, prawidłowa odpowiedź to 333 Hz. Dlaczego właśnie tak? Otóż częstotliwość generatora można obliczyć znając okres T, który jest sumą czasu, w którym sygnał jest wysoki (TH) i niskiego (TL). W tym przypadku mamy TH=2 ms i TL=1 ms, co daje nam T=3 ms. Częstotliwość f to odwrotność okresu, czyli f=1/T. W przeliczeniu na sekundy mamy: 1/3 ms = 1/0.003 s = około 333 Hz. Takie obliczenia są kluczowe w projektowaniu układów elektronicznych, gdzie dokładność i precyzja są niezbędne. Korzystając z tej wiedzy, możemy projektować generatory o różnych częstotliwościach dla różnych zastosowań, jak np. w syntezatorach muzycznych, gdzie generowanie precyzyjnych tonów jest kluczowe. Warto pamiętać, że zrozumienie zasad działania generatorów i umiejętność obliczania ich parametrów to podstawa w elektronice i automatyce. Częstotliwość to tylko początek, bo znajomość takich parametrów pozwala na tworzenie zaawansowanych układów cyfrowych i analogowych.
