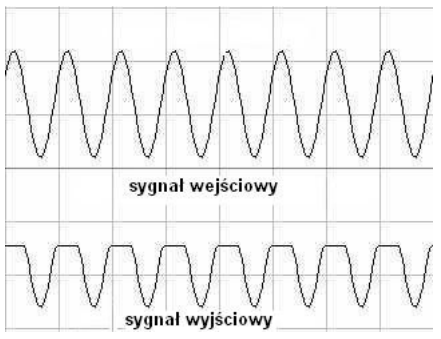

Na rysunku przedstawiono oscylogramy sygnałów na wejściu oraz na wyjściu toru transmisyjnego. Które urządzenie może być przyczyną zniekształcenia sygnału?

Wyjaśnienie

Ogranicznik amplitudy to urządzenie, które redukuje amplitudę sygnału, zapobiegając jej przekroczeniu określonego poziomu. W praktyce oznacza to, że sygnały o zbyt dużej amplitudzie są przycinane, co prowadzi do zniekształcenia ich kształtu. Na oscylogramie wyraźnie widać, jak górna część sygnału wyjściowego jest obcięta w porównaniu do sygnału wejściowego. Jest to typowy efekt działania ogranicznika, który jest używany, żeby chronić urządzenia przed przeciążeniem lub przegrzaniem. W systemach audio, ograniczniki amplitudy pomagają kontrolować dynamikę dźwięku, unikając niepożądanych przesterowań. Moim zdaniem, to bardzo praktyczne rozwiązanie w sytuacjach, gdzie kluczowa jest ochrona sprzętu. Warto też pamiętać, że zbyt intensywne stosowanie ograniczników może wpływać negatywnie na jakość sygnału, dlatego zaleca się ich ostrożne użycie zgodnie z zaleceniami producentów sprzętu i normami branżowymi.
