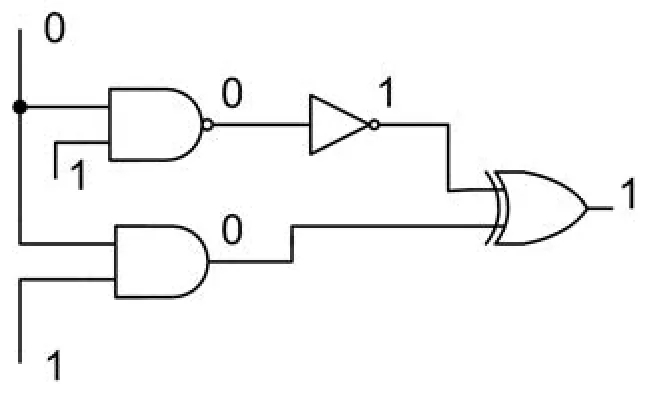

Na rysunku zamieszczono strukturę logiczną testowanego urządzenia oraz wyniku pomiarów z których wynika, że uszkodzona jest bramka logiczna

Wyjaśnienie

Bramka NAND jest jednym z podstawowych elementów w projektowaniu układów cyfrowych. Charakteryzuje się tym, że daje wynik 0 tylko wtedy, gdy oba wejścia są jednocześnie w stanie wysokim (1). W przeciwnych przypadkach wynik jest zawsze 1. To właśnie ta cecha sprawia, że bramka NAND jest niezwykle uniwersalna i często stosowana w różnorodnych układach logicznych. W praktyce, dzięki użyciu bramek NAND można realizować dowolne funkcje logiczne, co czyni je fundamentem dla układów takich jak flip-flopy czy liczniki. W analizowanym układzie, uszkodzenie bramki NAND wpływa na całkowitą logikę systemu, co można obserwować po niezgodności wyników pomiarów. Z mojego doświadczenia, bramki NAND często są pierwszym wyborem w projektach z uwagi na ich prostotę i efektywność. Warto też zauważyć, że standardowe układy scalone, takie jak seria 7400, bazują na bramkach NAND, co pokazuje ich popularność i wszechstronność w zastosowaniach przemysłowych.
