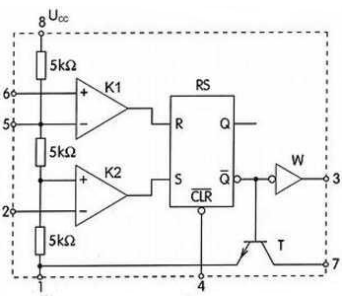

Na rysunku przedstawiono schemat blokowy układu scalonego, który może pełnić rolę generatora impulsów prostokątnych, jeżeli podłączy się do niego elementy zewnętrzne R i C. Którym kodem handlowym oznacza się ten układ?

Wyjaśnienie

Układ NE555 to niezwykle popularny timer, który jest używany do generowania impulsów prostokątnych. Jego wszechstronność i prostota sprawiły, że stał się standardem w dziedzinie elektroniki. Może pracować w trybie monostabilnym lub astabilnym, co pozwala na generowanie pojedynczych impulsów lub ciągłych sygnałów prostokątnych. Działa dzięki kondensatorowi i rezystorom podłączonym do jego pinów, co umożliwia kontrolowanie częstotliwości i wypełnienia sygnału. NE555 jest używany w wielu aplikacjach, od prostych migaczy LED, przez generatory PWM, po bardziej zaawansowane układy czasowe w projektach DIY. Standardowo, aby stworzyć generator prostokątny, podłączamy rezystor i kondensator do odpowiednich pinów, co ustala czas ładowania i rozładowania kondensatora, a tym samym częstotliwość generowanego sygnału. To, co jest naprawdę ciekawe, to fakt, że NE555 ma ponad 40 lat, a wciąż jest szeroko używany, co świadczy o jego niezawodności i praktyczności w różnych zastosowaniach. Przestrzeganie standardów, takich jak odpowiednie podłączanie elementów zewnętrznych, pozwala na uzyskanie stabilnych i przewidywalnych wyników, co jest kluczowe w profesjonalnych projektach inżynierskich."
