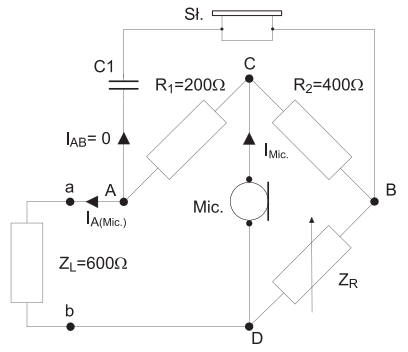

W warunkach zrównoważenia mostka (IAB=0) układu antylokalnego przedstawionego na rysunku impedancja równoważnika Zr wynosi

Wyjaśnienie

Impedancja równoważnika Z_r wynosi 1200 Ω, ponieważ w warunkach zrównoważenia mostka Wheatstone'a, stosunki rezystancji muszą spełniać odpowiednie zależności. W tym przypadku, mostek jest zrównoważony, gdy iloczyny rezystancji w gałęziach mostka są równe. Reasumując, R1/R2 musi być równe Z_L/Z_r. Dla podanych wartości R1 = 200 Ω, R2 = 400 Ω i Z_L = 600 Ω, po przekształceniu równania otrzymujemy Z_r = (Z_L * R2) / R1 = (600 Ω * 400 Ω) / 200 Ω = 1200 Ω. W praktyce, takie zrównoważenie jest wykorzystywane w precyzyjnych układach pomiarowych, co pozwala na dokładne określenie nieznanych parametrów elektrycznych. Mostki Wheatstone'a są szeroko stosowane w miernictwie, szczególnie przy pomiarach rezystancji oraz w kalibracji przyrządów. Ważne jest, aby zawsze upewnić się, że wszystkie elementy są odpowiednio skonfigurowane, aby uniknąć błędów pomiarowych, które mogą wynikać z nieodpowiedniego zrównoważenia mostka.
