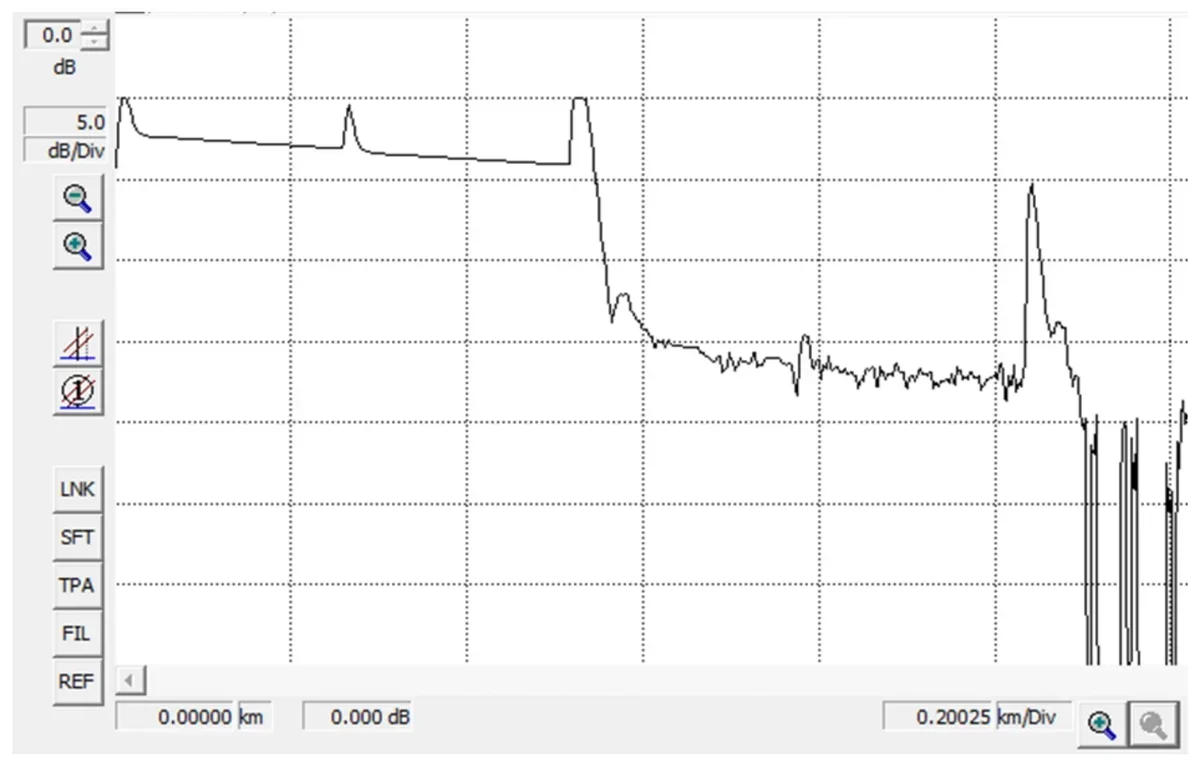

Jakie zdarzenie widoczne jest na reflektogramie w odległości ok. 280 m od początku traktu optycznego?

Wyjaśnienie

Złączka, czyli miejsce łączenia dwóch odcinków światłowodu, często odpowiada za niewielkie odbicie sygnału widoczne na reflektogramie. Na wykresie występuje jako małe, ale wyraźne piku lub zmiana poziomu sygnału. Takie odbicie nie jest na tyle duże, jak w przypadku splitera, ale jest wyraźniejsze niż w przypadku spawu. W praktyce, złączki stosuje się do łączenia dwóch kabli światłowodowych, często tam, gdzie nie można lub nie opłaca się wykonać spawu. Dobrze wykonana złączka minimalizuje straty sygnału i zapewnia trwałe połączenie. W normach branżowych, jak IEC 61753, są określone standardy dotyczące tłumienności złączek, co wpływa na ich jakość i zastosowanie w różnych warunkach. Z mojego doświadczenia, ważne jest, aby złączki były dobrze zainstalowane i zabezpieczone przed czynnikami zewnętrznymi, co gwarantuje ich długotrwałe działanie. Prawidłowa identyfikacja takich elementów na reflektogramie pomaga w diagnostyce i utrzymaniu sieci optycznych w dobrym stanie.
