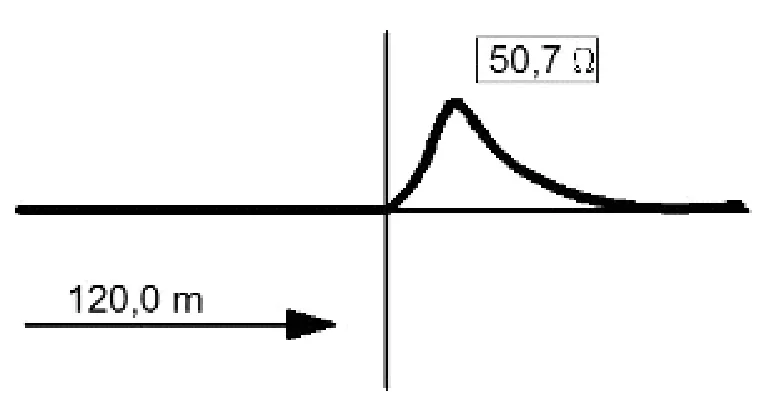

Na wykresie przedstawiono wskazania reflektometru TDR o impedancji Z = 50 Ω. Wzrost impedancji falowej w odległości 120 m od źródła świadczy, że kabel został

Wyjaśnienie

Gdy patrzymy na wykres reflektometru TDR, zauważamy wzrost impedancji w odległości 120 m. Oznacza to, że kabel jest naderwany. W takiej sytuacji impedancja falowa przewodu ulega chwilowemu wzrostowi, co jest widoczne jako 'pik' na wykresie. Z mojego doświadczenia wynika, że naderwanie kabla może być wynikiem mechanicznego uszkodzenia, które powoduje nieciągłość w strukturze przewodnika. To zmienia lokalną impedancję, co prowadzi do odbicia sygnału. Dla techników pracujących z TDR, zrozumienie tych wzorców jest kluczowe. Standardy przemysłowe, takie jak IEEE, zalecają regularne kontrole kabli w celu zapobiegania takim uszkodzeniom. W praktyce, szybka identyfikacja miejsca uszkodzenia pozwala na efektywną naprawę i minimalizację przestojów. TDR to niezastąpione narzędzie w diagnostyce sieci kablowych i światłowodowych, umożliwiające precyzyjne lokalizowanie problemów na dużych odległościach.
