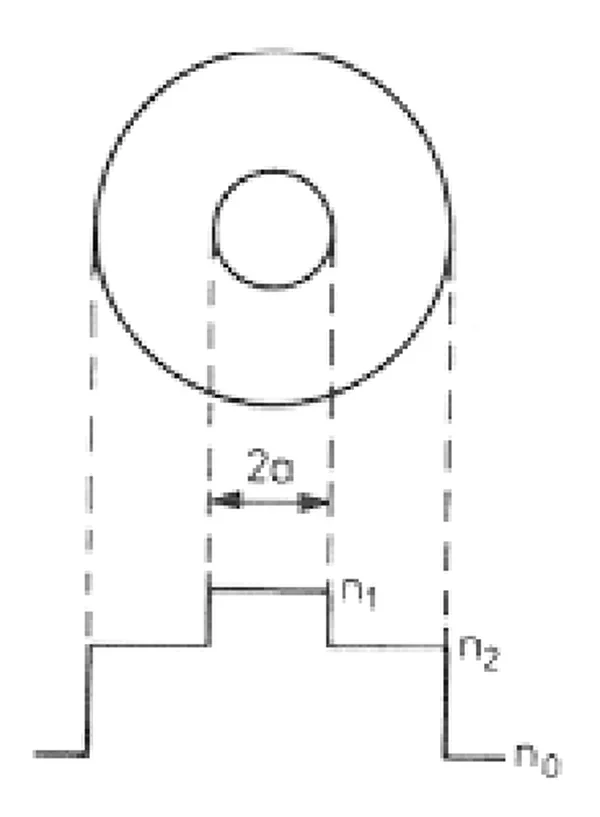

Rysunek przedstawia przekrój i rozkład współczynnika załamania światła światłowodu

Wyjaśnienie

Rysunek przedstawia światłowód włóknisty o profilu skokowym, co można zauważyć po charakterystycznym układzie współczynników załamania n1, n2 i n0. Ten typ światłowodów jest jednym z najczęściej wykorzystywanych w telekomunikacji. Dlaczego? Bo są proste w produkcji i tanie, a jednocześnie bardzo efektywne w przesyłaniu sygnałów na duże odległości. W światłowodach o profilu skokowym rdzeń posiada jednorodny współczynnik załamania światła, wyższy niż otaczająca go powłoka. To tworzy warunki do całkowitego wewnętrznego odbicia, co sprawia, że światło „biegnie” przez światłowód z minimalnymi stratami. Takie światłowody są podstawą infrastruktury internetowej, umożliwiając szybką i efektywną transmisję danych. W praktyce można je spotkać w instalacjach miejskich sieci szerokopasmowych czy w międzynarodowych węzłach komunikacyjnych. Standardy światłowodowe, jak ITU-T G.652, często opisują właśnie te konstrukcje, co świadczy o ich szerokim zastosowaniu i znaczeniu w nowoczesnej technologii.
