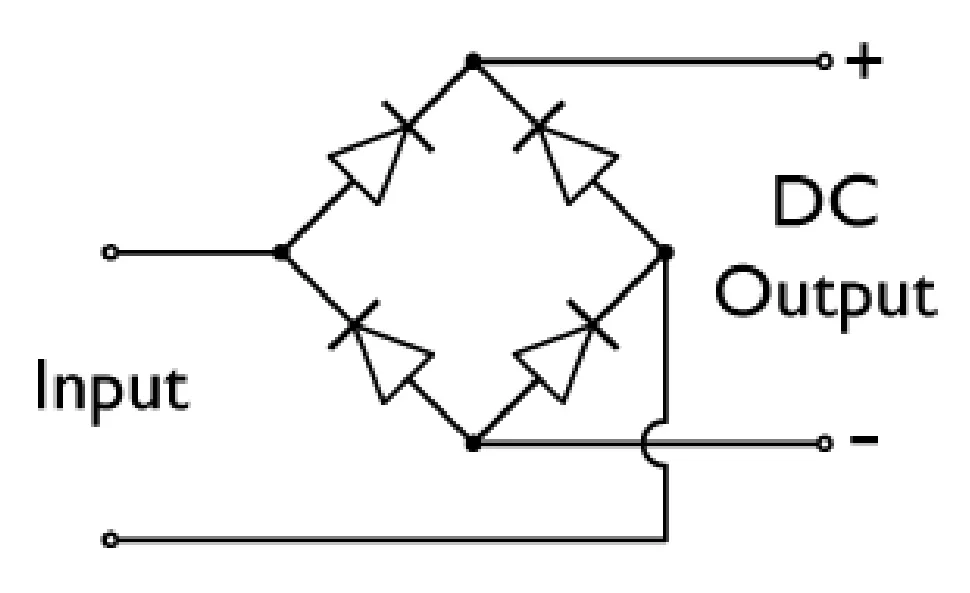

Na rysunku przedstawiono schemat prostownika

Wyjaśnienie

Schemat przedstawiony na rysunku to klasyczny prostownik dwupołówkowy, często nazywany mostkiem Graetza. To bardzo popularne rozwiązanie w zasilaczach, bo pozwala na przekształcenie prądu przemiennego (AC) w stały (DC) z wykorzystaniem całej fali, zarówno dodatniej, jak i ujemnej połówki. Dzięki temu napięcie wyjściowe jest bardziej stabilne, co ma znaczenie w urządzeniach wymagających nieprzerwanego zasilania. W praktyce prostowniki dwupołówkowe znajdują zastosowanie w różnorodnych urządzeniach elektronicznych, od małych ładowarek po duże zasilacze przemysłowe. Mostek Graetza wykorzystuje cztery diody do równomiernego przekształcania napięcia, co jest efektywne i tanie. Standardy projektowania takich układów zakładają użycie diod o odpowiednich parametrach prądowych, co zapewnia ich trwałość i niezawodność. Dobre praktyki zalecają także stosowanie kondensatorów filtrujących na wyjściu mostka, by zminimalizować pulsacje i zapewnić jeszcze stabilniejsze napięcie.
