INF.01 · pytanie 590

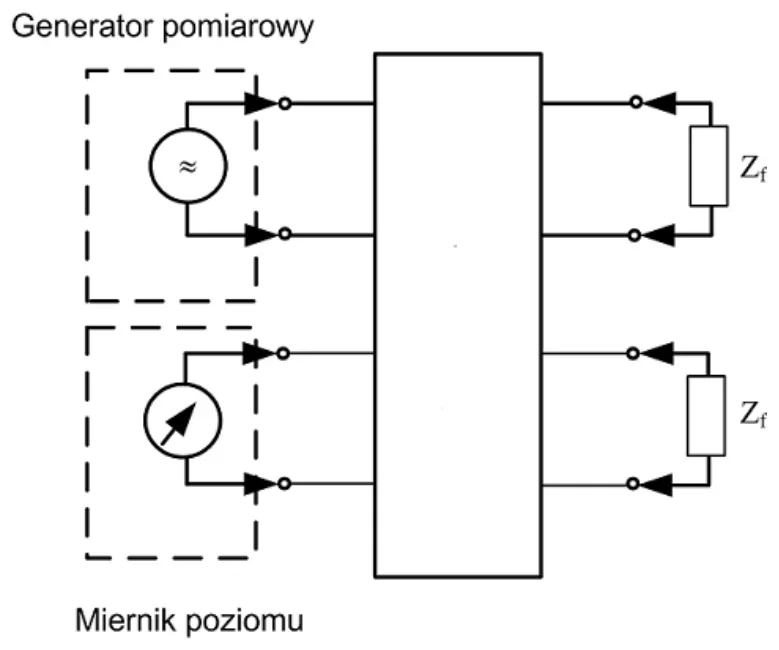

Rysunek przedstawia układ do pomiaru tłumienności

Ilustracja do pytania 590: Rysunek przedstawia układ do pomiaru tłumienności
  1. Aprzeników zdalnych.
  2. Bprzeników zbliżnych.Poprawna
  3. Cskutecznej metodą porównawczą.
  4. Dskutecznej metodą mostkową.

Wyjaśnienie

Układ przedstawiony na rysunku to klasyczny schemat do pomiaru tłumienności przeników zbliżnych, czyli NEXT (Near-End Crosstalk). Takie pomiary są kluczowe w ocenie jakości okablowania strukturalnego, szczególnie w systemach telekomunikacyjnych i sieciach komputerowych. NEXT mierzy, jak sygnał przewodzony przez jeden z przewodów pary przewodów wpływa na sygnał w sąsiedniej parze na tym samym końcu kabla. Dlaczego to ważne? Im mniejsze przeniki zbliżne, tym lepsza jakość transmisji danych. W praktyce oznacza to mniej błędów i większą szybkość przesyłu danych. W standardach takich jak ISO/IEC 11801 i TIA/EIA-568, wyznaczenie tłumienności przeników zbliżnych jest jednym z kluczowych parametrów przy certyfikacji okablowania. Dobre praktyki zalecają stosowanie ekranowanych kabli w środowiskach o dużym zagęszczeniu przewodów, by minimalizować NEXT. Generatory pomiarowe i mierniki poziomu w przedstawionym układzie umożliwiają dokładne określenie poziomu interferencji, co jest niezbędne dla inżynierów sieciowych podczas instalacji i konserwacji sieci.
