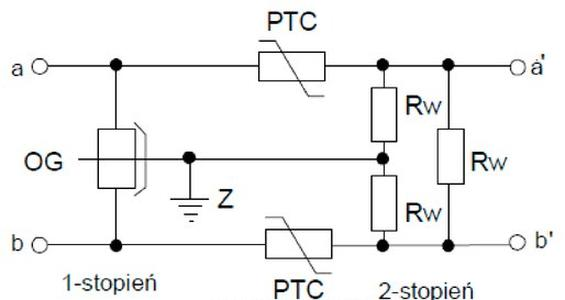

Urządzenie, którego schemat przedstawiono na rysunku, zamontowane na linii telefonicznej

Wyjaśnienie

Urządzenie, które widzisz na schemacie, to klasyczny przykład ochrony przeciwprzepięciowej stosowanej w liniach telefonicznych. Głównym zadaniem tego układu jest ochrona centrali abonenckiej przed przepięciami, które mogą wystąpić na linii. Przepięcia te mogą być spowodowane różnorodnymi czynnikami, jak wyładowania atmosferyczne czy zakłócenia elektromagnetyczne. Układ wykorzystuje komponenty takie jak warystory i termistory (PTC), które reagują na wzrost napięcia lub temperatury. Kiedy dochodzi do przepięcia, warystory zmniejszają swoją rezystancję, przekierowując nadmiar energii do ziemi, co chroni delikatne komponenty systemu telekomunikacyjnego przed uszkodzeniem. PTC zapobiegają przegrzewaniu się układu przez zwiększenie rezystancji w przypadku zbyt dużego przepływu prądu. Jest to zgodne z dobrymi praktykami branżowymi, które zalecają stosowanie wielostopniowej ochrony przeciwprzepięciowej. Współczesne systemy telekomunikacyjne są projektowane zgodnie z normami takimi jak ITU-T serii K, które dokładnie opisują wymagania co do ochrony linii telekomunikacyjnych przed przepięciami.
