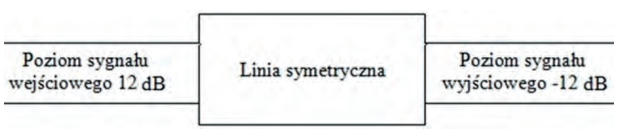

Określ tłumienność układu przedstawionego na rysunku.

Wyjaśnienie

Tłumienność układu to różnica między poziomem sygnału wejściowego a wyjściowego. W tym przypadku, mamy sygnał wejściowy 12 dB i wyjściowy -12 dB. Tłumienność jest obliczana jako różnica: 12 dB - (-12 dB) = 24 dB. To oznacza, że układ tłumi sygnał o 24 dB. Tak duża tłumienność może być wynikiem zastosowania długich linii transmisyjnych lub elementów pasywnych. W praktyce, tłumienność taka może być niewłaściwa dla wielu aplikacji, jeśli nie jest kompensowana przez wzmacniacze. Standardy w telekomunikacji często wymagają odpowiednich poziomów sygnałów, dlatego taka tłumienność może wymagać korekty. W systemach transmisji, ważne jest, aby wiedzieć, jak zarządzać tłumiennością, aby zapewnić odpowiednią jakość sygnału. Można to osiągnąć poprzez odpowiedni dobór kabli, złączy czy zastosowanie wzmacniaczy sygnału. Z mojego doświadczenia, zawsze warto mieć na uwadze budżet energetyczny całego systemu, aby uniknąć niepotrzebnych strat energii i zapewnić jego optymalną pracę.
