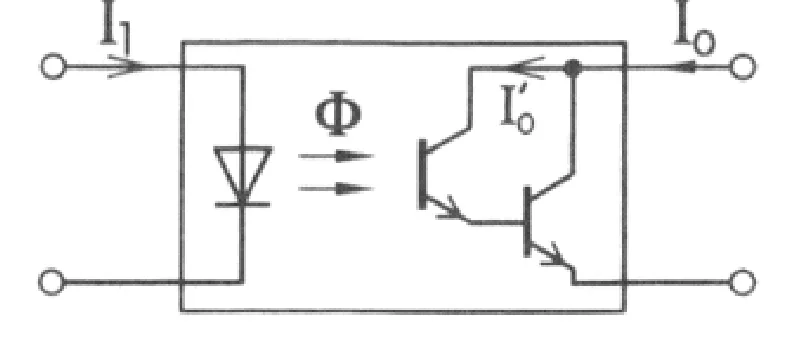

Rysunek przedstawia układ transoptora

Wyjaśnienie

Transoptor z fototranzystorem to bardzo praktyczne rozwiązanie w sytuacjach, gdzie potrzebna jest izolacja galwaniczna między obwodami. Działa na zasadzie sprzężenia optycznego, gdzie dioda LED po stronie wejściowej emituje światło, które pada na fototranzystor po stronie wyjściowej. Fototranzystor, będący elementem światłoczułym, przewodzi prąd, gdy zostanie oświetlony, co umożliwia sterowanie sygnałem wyjściowym na podstawie sygnału wejściowego bez fizycznego połączenia elektrycznego między nimi. To rozwiązanie jest szczególnie przydatne w zastosowaniach, gdzie występują różnice potencjałów lub w miejscach narażonych na zakłócenia elektromagnetyczne. Transoptory z fototranzystorem stosuje się w automatyce przemysłowej, telekomunikacji i wszędzie tam, gdzie ważna jest ochrona sygnałów przed zakłóceniami. Moim zdaniem, to jeden z bardziej fascynujących elementów, jakie inżynierowie mają do dyspozycji, oferujący zarówno prostotę, jak i efektywność. Stosowanie transoptorów z fototranzystorem jest zgodne z wieloma standardami przemysłowymi, co sprawia, że są one niezawodnym wyborem w aplikacjach wymagających izolacji galwanicznej.
