INF.01 · pytanie 634

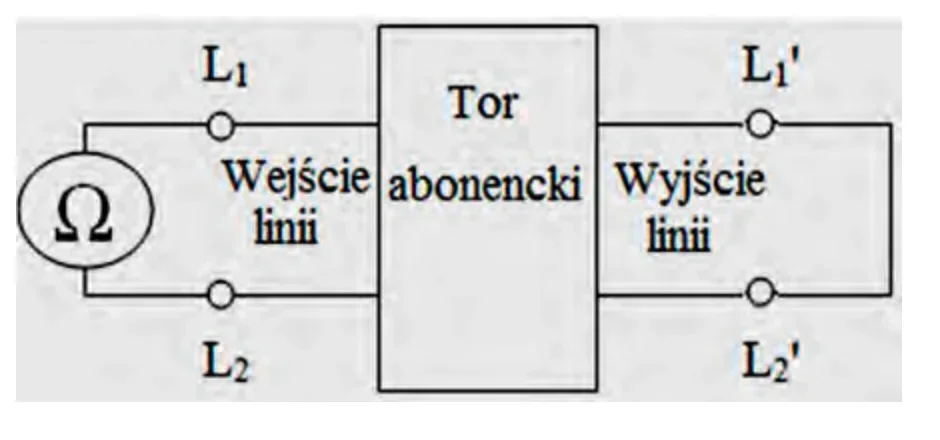

Rysunek przedstawia układ do pomiaru

Ilustracja do pytania 634: Rysunek przedstawia układ do pomiaru
  1. Aimpedancji wyjściowej linii.
  2. Brezystancji pętli abonenckiej.
  3. Crezystancji izolacji żył.
  4. Dimpedancji wejściowej linii.Poprawna

Wyjaśnienie

Odpowiedź dotycząca pomiaru impedancji wejściowej linii jest prawidłowa, ponieważ rysunek przedstawia układ, w którym kluczowym elementem jest pomiar parametrów wejściowych. Impedancja wejściowa jest istotna w kontekście analizy odpowiedzi układów na sygnały zewnętrzne oraz zapewnienia właściwego dopasowania impedancyjnego. W praktyce, prawidłowe dopasowanie impedancyjne minimalizuje odbicia sygnałów, co przekłada się na mniejsze straty mocy i lepszą jakość przesyłu danych. Moim zdaniem, pomiar impedancji wejściowej jest nie tylko teoretycznym zagadnieniem, ale ma też znacznie praktyczne zastosowanie w branży telekomunikacyjnej, gdzie jest kluczowy dla poprawnego funkcjonowania systemów transmisyjnych. Dobre praktyki inżynierskie, jak np. stosowanie odpowiednich przyrządów pomiarowych i metod kalibracji, są niezbędne dla uzyskania wiarygodnych wyników. Warto również zwrócić uwagę na normy, takie jak ITU-T, które regulują te aspekty w międzynarodowych standardach telekomunikacyjnych. W codziennej praktyce technicznej, właściwy pomiar impedancji może znacznie usprawnić proces diagnostyki i konserwacji systemów.
