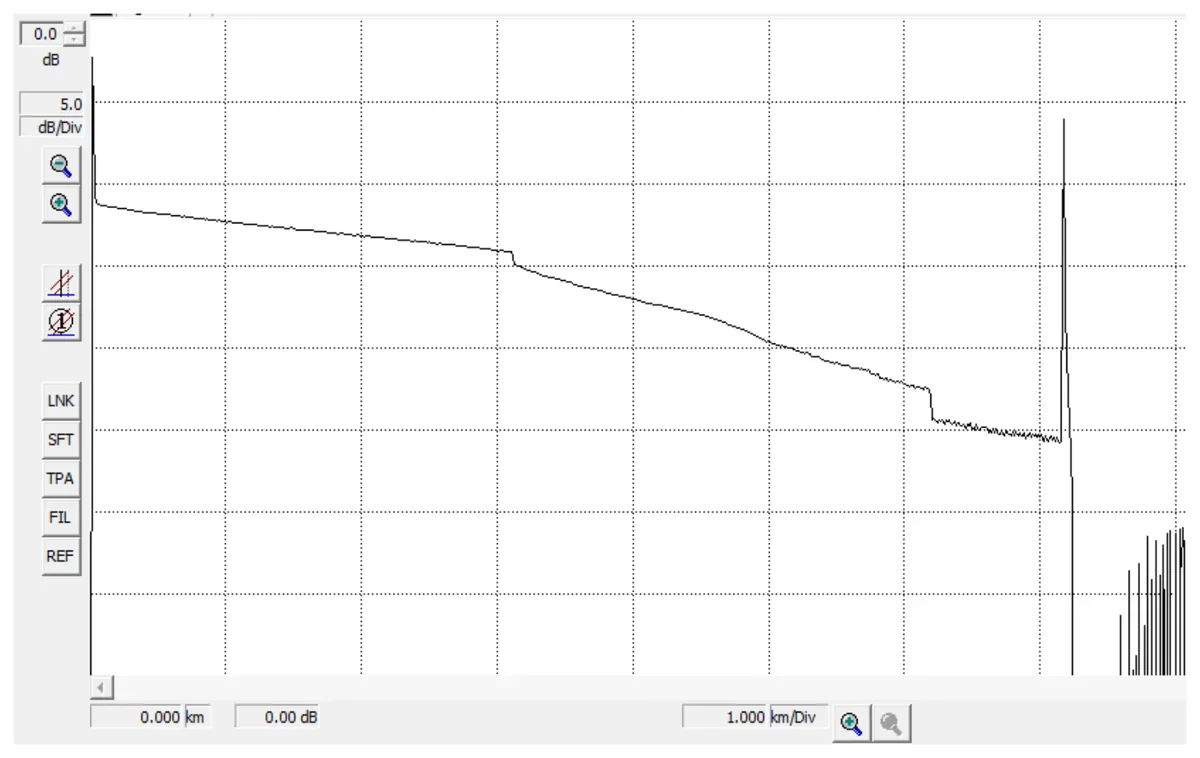

Na podstawie przedstawionego reflektogramu traktu optycznego można wysnuć wniosek, że cały badany trakt składa się z

Wyjaśnienie

Na reflektogramie przedstawionym na obrazku widać trzy odcinki o różnym nachyleniu. Każdy z tych odcinków odpowiada innemu włóknu optycznemu w badanym traktu. Różne nachylenia wskazują na różne wartości tłumienia. Tłumienie zależy od różnych czynników, takich jak jakość włókna czy jego starzenie. W praktyce, takie reflektogramy są niezwykle przydatne w diagnostyce sieci światłowodowych. Dzięki nim możemy zidentyfikować miejsca o wyższym tłumieniu, co może wskazywać na problemy, takie jak uszkodzenia czy złe połączenia. Regularne badania OTDR pomagają w utrzymaniu sieci w dobrym stanie i szybkim reagowaniu na usterki. Standardy branżowe, takie jak ITU-T G.652, określają parametry włókien, co pomaga w interpretacji wyników. Dobre praktyki obejmują także porównywanie wyników z wcześniejszymi pomiarami, co pozwala na wykrywanie zmian w czasie. To wszystko sprawia, że znajomość interpretacji reflektogramów jest kluczowa dla każdego technika zajmującego się sieciami światłowodowymi.
