INF.01 · pytanie 679

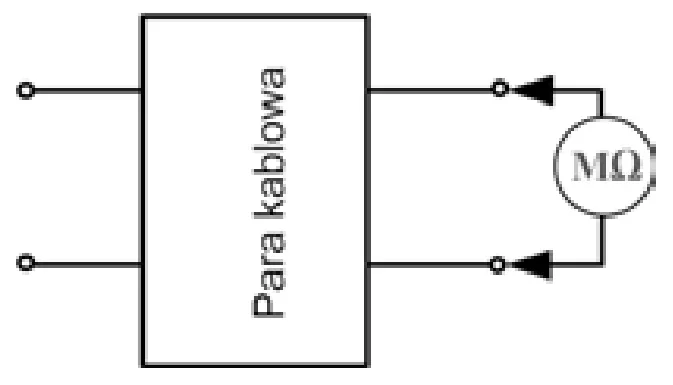

Przedstawiony na rysunku układ stosuje się do pomiaru

Ilustracja do pytania 679: Przedstawiony na rysunku układ stosuje się do pomiaru
  1. Arezystancji izolacji pary żył.Poprawna
  2. Bopóźnienia propagacji.
  3. Ctłumienności skutecznej.
  4. Dpojemności między żyłami par.

Wyjaśnienie

Układ zaprezentowany na rysunku służy do pomiaru rezystancji izolacji pary żył, co jest kluczowym aspektem w ocenie stanu technicznego kabli elektrycznych. Mierząc tę rezystancję, możemy określić jakość izolacji między przewodami, co wpływa bezpośrednio na bezpieczeństwo i niezawodność instalacji elektrycznych. W praktyce wysoka rezystancja izolacji oznacza, że przewody są dobrze odizolowane, co minimalizuje ryzyko przebicia i związanych z tym zagrożeń, takich jak zwarcia czy pożary. Do takich pomiarów często wykorzystuje się megomomierze, które pozwalają na precyzyjne określenie wartości rezystancji w megomach. Normy branżowe, takie jak np. PN-EN 61557, określają minimalne wartości rezystancji izolacji, które muszą być spełnione, by instalacja była uznana za bezpieczną. Regularne testowanie rezystancji izolacji jest częścią dobrych praktyk konserwacyjnych, co pomaga w wykrywaniu zużycia materiału izolacyjnego jeszcze przed wystąpieniem awarii. To także ważne podczas odbioru nowych instalacji, gdzie potwierdzenie jakości izolacji jest niezbędne do ich uruchomienia. Z mojego doświadczenia wynika, że ignorowanie tego aspektu może prowadzić do poważnych problemów w późniejszym czasie.
