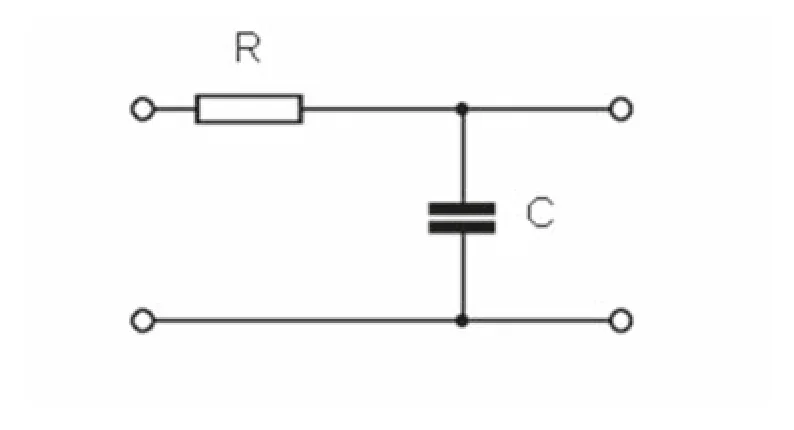

Na rysunku przedstawiono schemat filtru

Wyjaśnienie

Ten schemat przedstawia filtr dolnoprzepustowy, co jest dość popularnym rozwiązaniem w elektronice. Taki filtr pozwala na przepuszczanie sygnałów o niskiej częstotliwości, jednocześnie tłumiąc te o wyższej. Kluczowym elementem w tym przypadku jest kondensator, który dla wysokich częstotliwości działa jak zwarcie, a dla niskich jak przerwa. Dzięki temu, sygnały o niskiej częstotliwości mogą przejść przez rezystor, a te o wysokiej są eliminowane. Filtry dolnoprzepustowe są często stosowane w systemach audio, by usunąć niechciane zakłócenia i szumy, które mogą pojawić się powyżej pasma akustycznego. Moim zdaniem, to jedno z praktycznych zastosowań, które naprawdę pokazuje, jak teoria spotyka się z praktyką. Warto również zwrócić uwagę na standardy, które rekomendują użycie takich filtrów w obwodach RF, by zapewnić kompatybilność elektromagnetyczną. Dobór odpowiednich wartości R i C determinuje częstotliwość odcięcia, co jest kluczowe dla skuteczności filtru. To świetny przykład zastosowania matematyki w fizyce i inżynierii.
