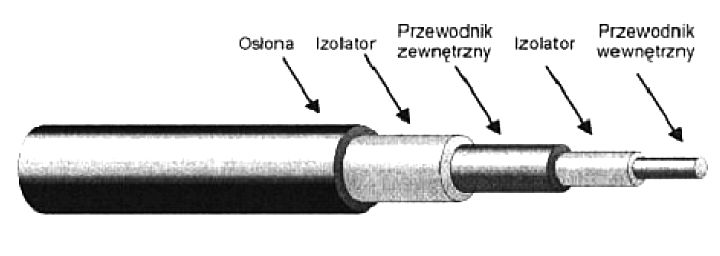

Na rysunku przedstawiono przekrój kabla

Wyjaśnienie

Kabel koncentryczny charakteryzuje się specyficzną budową, która obejmuje centralny przewodnik wewnętrzny, otoczony izolacją dielektryczną, a następnie przewodnikiem zewnętrznym, który najczęściej jest wykonany z plecionki miedzianej lub folii aluminiowej. Całość zamknięta jest w zewnętrznej osłonie ochronnej. Ta konstrukcja pozwala na efektywne przesyłanie sygnałów o wysokiej częstotliwości z minimalnym tłumieniem i zakłóceniami zewnętrznymi. Kabel koncentryczny jest szeroko stosowany w systemach telewizji kablowej, instalacjach antenowych oraz w sieciach komputerowych do przesyłania sygnałów radiowych i telewizyjnych. Dzięki swojej budowie kabel ten jest odporny na wpływ zakłóceń elektromagnetycznych, co czyni go idealnym rozwiązaniem w sytuacjach, gdzie konieczne jest utrzymanie wysokiej jakości sygnału na długich dystansach. Dodatkowo kable koncentryczne są zgodne ze standardami takimi jak RG-6 i RG-59, co zapewnia ich szerokie zastosowanie w różnych dziedzinach technologii komunikacyjnej.
