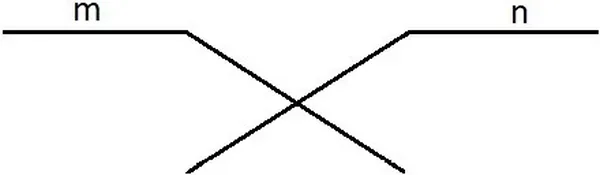

Symbol przedstawiony na rysunku oznacza

Wyjaśnienie

Pole komutacyjne, przedstawione na rysunku, jest kluczowym elementem w systemach telekomunikacyjnych oraz sieciach komputerowych. Symbol ten oznacza punkt, w którym linie sygnałowe krzyżują się, ale nie tworzą fizycznego połączenia. Takie rozwiązanie jest istotne, ponieważ pozwala na efektywne zarządzanie złożonymi konfiguracjami sieciowymi bez potrzeby bezpośredniego łączenia wszystkich urządzeń. W praktyce, pola komutacyjne są często stosowane w centralach telefonicznych oraz w systemach rozdzielających sygnały w sieciach optycznych. Zgodnie z normami IEC 60617, które regulują symbole wykorzystywane w schematach elektronicznych, pole komutacyjne jest oznaczane w sposób uniwersalny, co ułatwia jego identyfikację i zrozumienie. Dzięki temu specjaliści mogą łatwo interpretować schematy, co jest niezbędne w procesie projektowania i naprawy systemów komunikacyjnych.
