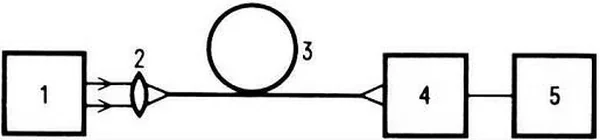

1 - źródło światła, 2- układ optyczny sprzężenia światła do światłowodu, 3 – światłowód mierzony, 4- fotodetektor, 5 – urządzenie pomiarowe Na rysunku została przedstawiona schematycznie metoda pomiaru

Wyjaśnienie

Twoja odpowiedź jest prawidłowa! Schemat przedstawia proces pomiaru tłumienia światłowodu metodą transmisyjną, co jest kluczowe w ocenie jakości połączeń optycznych. W praktyce, metoda ta polega na wysyłaniu sygnału świetlnego przez światłowód i pomiarze mocy sygnału na końcu włókna. Zastosowanie układu optycznego pozwala na dokładne sprzęganie światła do światłowodu, minimalizując straty na styku. Tłumienie, czyli zmniejszenie mocy sygnału, jest istotnym parametrem, który wpływa na efektywność systemów telekomunikacyjnych oraz na jakość transmisji danych. Standardy takie jak ITU-T G.650 i G.657 określają metody pomiaru tłumienia w światłowodach, które są szeroko stosowane w branży telekomunikacyjnej. Wiedza na temat tłumienia światłowodów jest kluczowa dla inżynierów zajmujących się projektowaniem i instalacją sieci optycznych, ponieważ pozwala na optymalizację systemów oraz ich długoterminową niezawodność.
