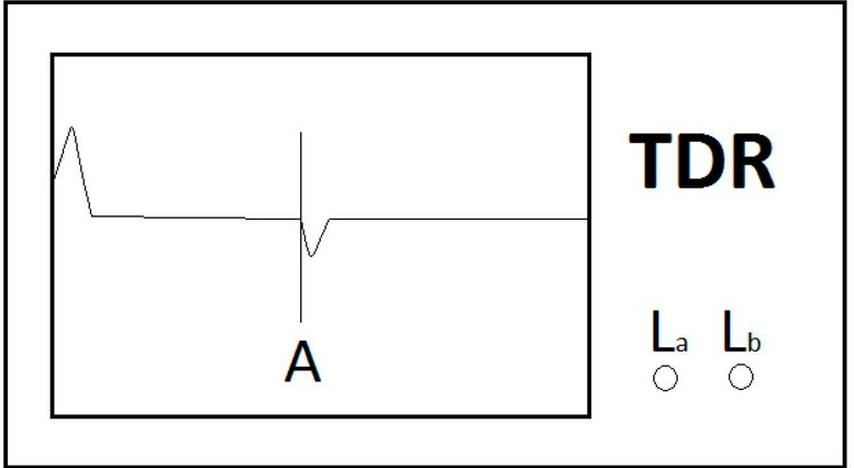

Do urządzenia TDR podłączono parę przewodów miedzianych a/b. Punkt A przecięcia wykresu z kursorem oznacza

Wyjaśnienie

Prawidłowa odpowiedź, wskazująca na zwarcie pomiędzy żyłami, jest potwierdzona specyfiką wykresu generowanego przez urządzenie TDR (Time Domain Reflectometer). W punkcie A, gdzie następuje ostry spadek i wzrost sygnału, obserwujemy odbicie fal elektromagnetycznych, co jest jednoznacznym wskazaniem na zwarcie. TDR jest powszechnie stosowany w diagnostyce kabli, zwłaszcza w sieciach telekomunikacyjnych i energetycznych. Przykładem praktycznego zastosowania TDR jest lokalizacja uszkodzeń w kablach miedzianych, gdzie szybka identyfikacja problemu może znacznie skrócić czas naprawy. W kontekście standardów branżowych, takie pomiary powinny być wykonywane zgodnie z zaleceniami organizacji, takich jak IEEE, co zapewnia wysoką dokładność i niezawodność wyników. Warto również pamiętać, że skuteczna interpretacja wykresów TDR wymaga znajomości podstawowych zasad fal elektromagnetycznych oraz umiejętności analizy danych.
