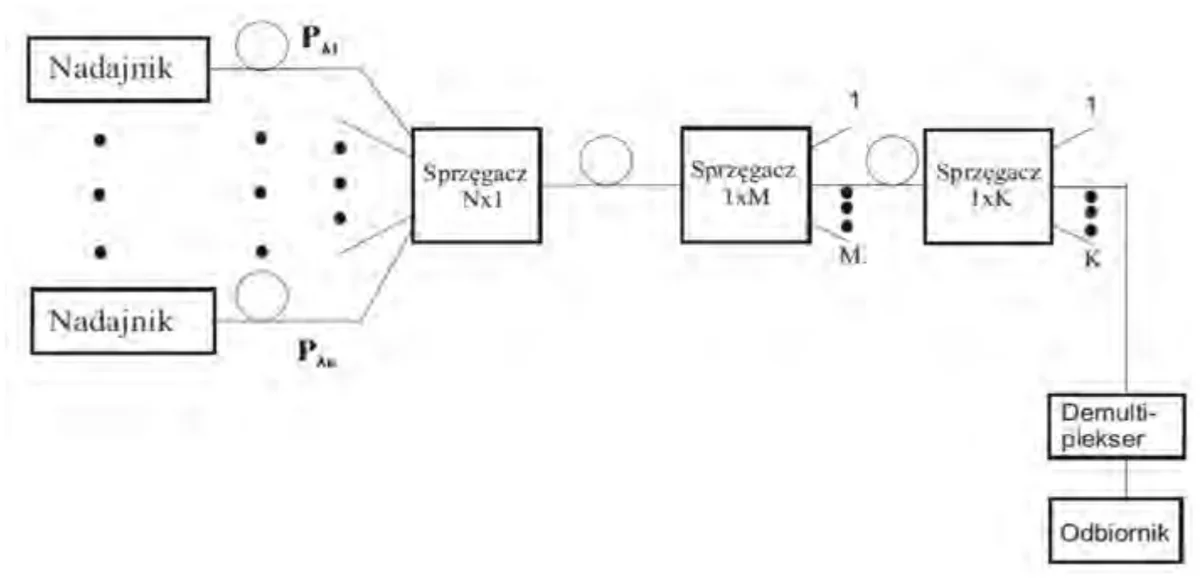

Schemat blokowy przedstawia architekturę sieci szerokopasmowej WDM o topologii

Wyjaśnienie

Odpowiedź "drzewa" jest poprawna, ponieważ schemat blokowy przedstawia architekturę, w której sygnały są kierowane z wielu nadajników do jednego sprzęgacza N×1, a następnie przez kolejne sprzęgacze do odbiornika. Taka struktura odpowiada topologii drzewa, gdzie pojedynczy węzeł rozdziela sygnały na różne gałęzie, aż do osiągnięcia końcowych odbiorców. W praktycznych zastosowaniach sieci szerokopasmowych WDM (Wavelength Division Multiplexing) topologia drzewa jest często wykorzystywana, ponieważ umożliwia efektywne zarządzanie pasmem i łatwe skalowanie sieci. Dobrą praktyką w projektowaniu sieci jest stosowanie hierarchicznych struktur, które ułatwiają rozbudowę oraz minimalizują wpływ awarii w jednym węźle na całą sieć. Topologia ta może być z powodzeniem implementowana w różnych zastosowaniach, w tym w telekomunikacji i dostępie do internetu, gdzie konieczne jest zapewnienie wysokiej wydajności oraz niezawodności komunikacji.
