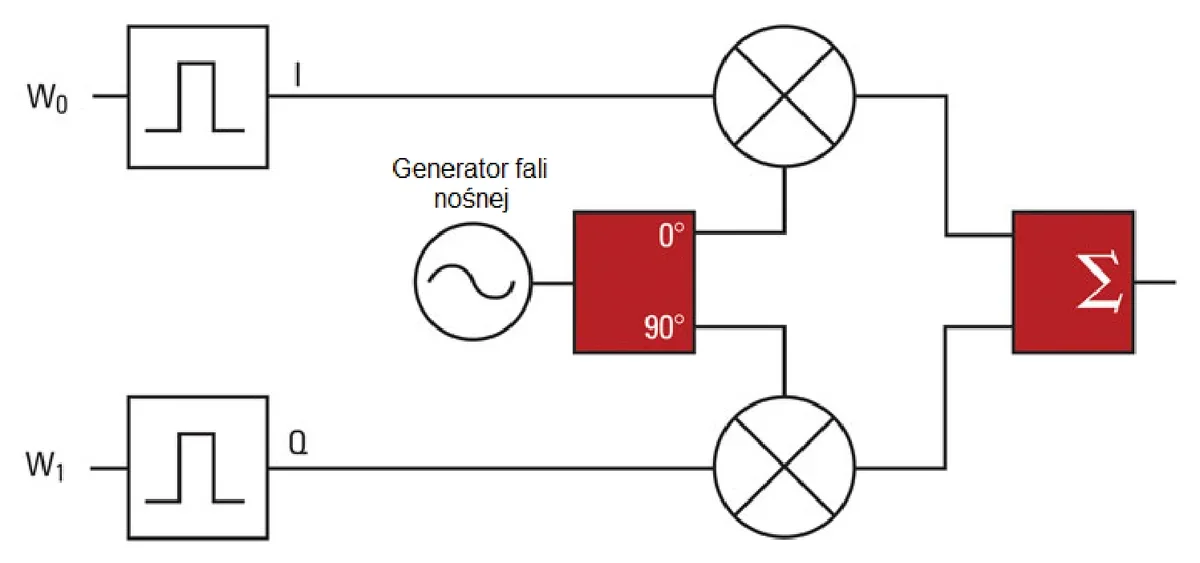

Przedstawiony na rysunku modulator umożliwia realizację modulacji

Wyjaśnienie

Modulacja QAM, czyli Quadrature Amplitude Modulation, jest jedną z najczęściej używanych technik modulacji w komunikacji cyfrowej. Na przedstawionym schemacie dokładnie widać, jak dwa sygnały wejściowe W0 i W1 są modulowane za pomocą fali nośnej i sumowane. Charakterystyczną cechą QAM jest to, że sygnały są przesunięte o 90 stopni względem siebie, co pozwala na jednoczesne przesyłanie informacji w dwóch różnych stanach fazowych. Przykładem zastosowania modulacji QAM są nowoczesne systemy komunikacji bezprzewodowej, takie jak Wi-Fi czy LTE, które wykorzystują tę technikę do zwiększenia efektywności pasma i transmisji danych. W przypadku QAM, zmiany amplitudy obu sygnałów w różnych fazach pozwalają na przesyłanie większej ilości informacji w tym samym czasie, co jest kluczowe w dobie rosnącego zapotrzebowania na szybkie i wydajne połączenia internetowe. Dodatkowo, moduł QAM jest zgodny z wieloma standardami branżowymi, co czyni go wszechstronnym rozwiązaniem w telekomunikacji.
