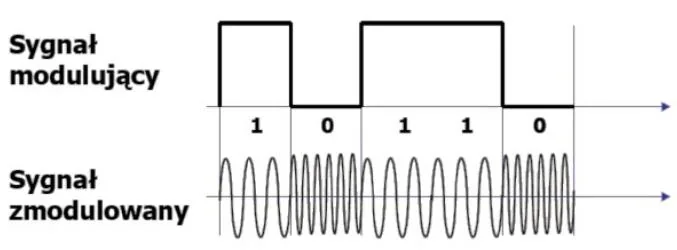

Który typ modulacji przedstawiono na rysunku?

Wyjaśnienie

Odpowiedź FSK (Frequency Shift Keying) jest prawidłowa, ponieważ modulacja ta polega na zmianie częstotliwości sygnału nośnego w odpowiedzi na sygnał modulujący. W FSK, różne częstotliwości odpowiadają różnym stanom sygnału, co sprawia, że jest to efektywny sposób przesyłania danych, szczególnie w systemach komunikacji cyfrowej. Przykładowo, FSK jest szeroko stosowane w modemach, technologii Bluetooth oraz systemach zdalnego sterowania. Standaryzacja takich metod przesyłania danych, jak FSK, jest kluczowa, aby zapewnić interoperacyjność różnych urządzeń. FSK ma także swoje zastosowanie w transmisji danych w warunkach zakłóceń, gdyż zmiana częstotliwości jest bardziej odporna na szumy niż zmiana amplitudy. W praktyce, FSK może być implementowane jako dwupoziomowe (2-FSK) lub wielopoziomowe (M-FSK), co zwiększa efektywność transmisji w zależności od wymagań systemu.
