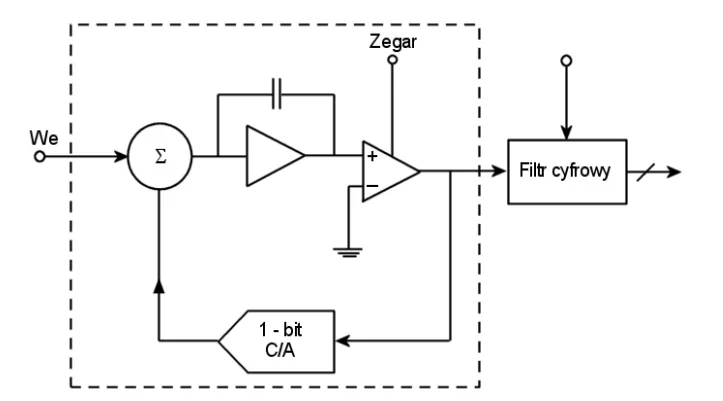

Na rysunku jest przedstawiony schemat przetwornika

Wyjaśnienie

Przetwornik A/C typu sigma delta, który przedstawiono na schemacie, jest jedną z najczęściej stosowanych architektur przetworników w nowoczesnych systemach cyfrowych. Jego działanie opiera się na technice modulacji o szerokim zakresie, co pozwala na uzyskanie wysokiej rozdzielczości przy przetwarzaniu sygnałów analogowych na cyfrowe. Kluczowym elementem tego przetwornika jest integrator, który sumuje sygnał wejściowy, a następnie przekształca go w sygnał cyfrowy za pomocą 1-bitowego przetwornika C/A. Dzięki temu przetworniki sigma delta charakteryzują się wysoką dokładnością pomiarów i dużą odpornością na szumy. Przykłady zastosowań obejmują systemy audio, czujniki oraz pomiary w automatyce przemysłowej. Warto również zauważyć, że przetworniki sigma delta stosują techniki filtracji cyfrowej, co znacząco poprawia jakość przetwarzanego sygnału i pozwala na eliminację wpływu zakłóceń, co jest zgodne z najlepszymi praktykami inżynieryjnymi w dziedzinie przetwarzania sygnałów.
