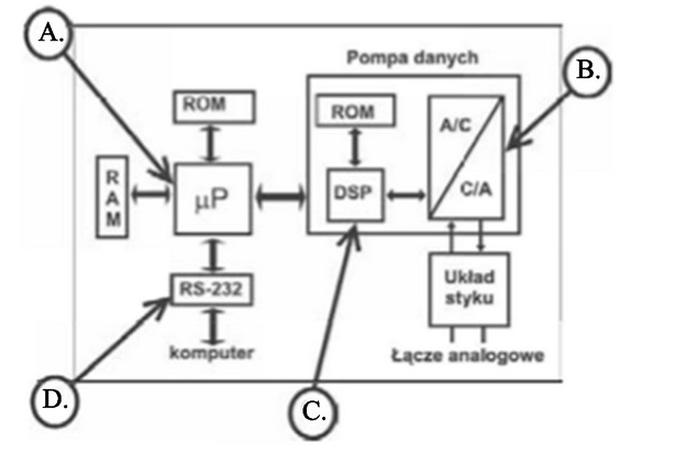

Na schemacie modemu przedstawionego na rysunku układ transmisji szeregowej oznaczono literą

Wyjaśnienie

Odpowiedź D jest prawidłowa, ponieważ na schemacie modemu układ transmisji szeregowej oznaczony jest jako RS-232, co jest standardem komunikacji szeregowej wykorzystywanym w wielu aplikacjach przemysłowych oraz w komputerach. Standard RS-232 definiuje zarówno interfejs elektryczny, jak i protokół transmisji danych, co pozwala na przesyłanie informacji pomiędzy urządzeniami na krótkich odległościach, zazwyczaj do 15 metrów. W praktyce, RS-232 znajduje zastosowanie w połączeniach takich jak terminale komputerowe, modemy oraz różnego rodzaju urządzenia peryferyjne. Zrozumienie znaczenia układu transmisji szeregowej jest kluczowe dla projektowania i implementacji systemów komunikacyjnych, zwłaszcza w kontekście integracji różnych urządzeń. Układ ten jest często stosowany w aplikacjach wymagających prostoty i niezawodności, takich jak automatyka przemysłowa oraz systemy monitorujące. Dodatkowo, znajomość oznaczeń na schematach pozwala inżynierom na szybsze diagnozowanie problemów oraz optymalizację procesów transmisji danych.
