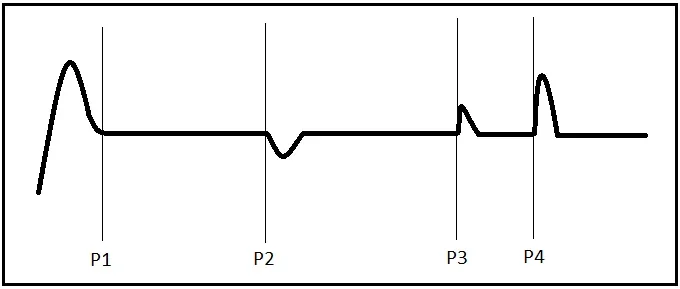

Rysunek przedstawia wynik pomiaru pary przewodów miedzianych reflektometrem TDR. W którym punkcie występuje niskoimpedancyjne uszkodzenie, czyli zaniżona izolacja pomiędzy żyłami?

Wyjaśnienie

Prawidłowa odpowiedź to P2, gdyż w tym punkcie na wykresie reflektometru TDR widoczny jest wyraźny spadek odbicia sygnału, co wskazuje na niskoimpedancyjne uszkodzenie, czyli zaniżoną izolację między żyłami przewodów. Niskoimpedancyjne uszkodzenia są kluczowym zagadnieniem w diagnostyce kabli, ponieważ mogą prowadzić do poważnych problemów w przesyłaniu sygnału. Przykładem zastosowania tej wiedzy mogą być inspekcje kabli w infrastrukturze telekomunikacyjnej, gdzie identyfikacja takich uszkodzeń umożliwia szybką reakcję i naprawę, co jest zgodne z najlepszymi praktykami w zarządzaniu sieciami. Wykorzystując reflektometr TDR, technicy mogą lokalizować uszkodzenia, co pozwala na oszczędność czasu i kosztów związanych z naprawą. To podejście jest zgodne z normami branżowymi, które zalecają regularne kontrole kabli, szczególnie w krytycznych systemach przesyłowych.
