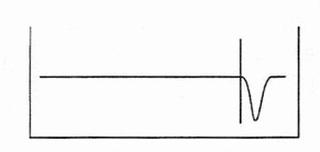

Który typ zdarzenia w linii miedzianej na ekranie reflektometru TDR jest zobrazowany w sposób pokazany na rysunku?

Wyjaśnienie

Zgłoszona odpowiedź, wskazująca na zwarcie, jest całkowicie poprawna. Wykres reflektometru TDR (Time Domain Reflectometer) rzeczywiście ukazuje gwałtowny spadek sygnału, co jest bezpośrednim rezultatem wystąpienia zwarcia w linii miedzianej. Zwarcie powoduje, że sygnał nie jest w stanie przejść przez dany punkt w obwodzie, co skutkuje natychmiastowym spadkiem jego poziomu. Zrozumienie tego zjawiska jest kluczowe w kontekście diagnozowania i naprawy sieci miedzianych, zwłaszcza w infrastruktury telekomunikacyjnej i energetycznej. W praktyce, technicy często wykorzystują reflektometry TDR do lokalizacji problemów w instalacjach. Zgodnie z dobrymi praktykami, zaleca się regularne przeprowadzanie takich pomiarów, aby zminimalizować przestoje w działaniu systemu i zapewnić wysoką jakość sygnału. Odpowiednia interpretacja wyników z reflektometrów TDR pozwala na szybkie zidentyfikowanie uszkodzeń oraz ich lokalizację, co może znacznie przyspieszyć proces naprawy.
