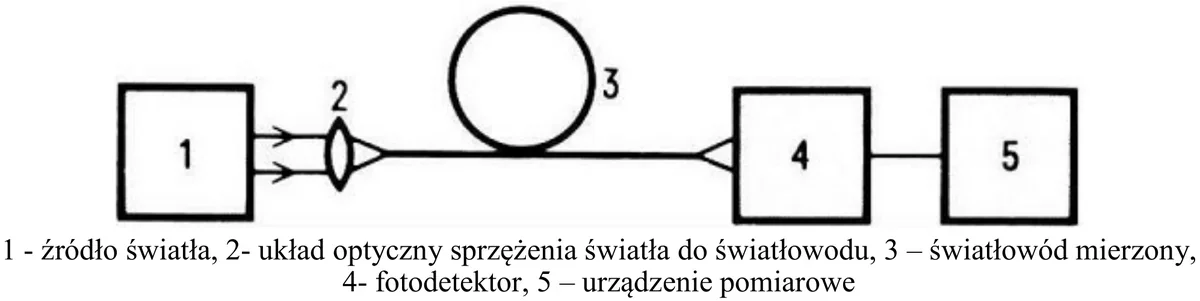

Na rysunku została przedstawiona schematycznie metoda pomiaru

Wyjaśnienie

Poprawna odpowiedź, dotycząca tłumienia światłowodu metodą transmisyjną, jest zgodna z przedstawionym schematem. W tej metodzie światło emitowane przez źródło przechodzi przez układ optyczny, a następnie jest przesyłane przez światłowód. Tłumienie mierzone jest przez fotodetektor, który rejestruje ilość światła docierającego do końca włókna. Kluczowym aspektem tej metody jest to, że pomiar odbywa się w trybie transmisji, co oznacza, że oceniane są straty sygnału na całej długości włókna. Praktyczne zastosowanie tej metody jest niezwykle istotne w inżynierii telekomunikacyjnej, gdzie dokładne pomiary tłumienia są niezbędne do oceny jakości łączy światłowodowych. W branży telekomunikacyjnej, zgodnie z normami ITU-T G.652, pomiary tłumienia są przeprowadzane, aby zapewnić wysoką wydajność i niezawodność systemów przesyłowych. Oprócz tego, znajomość metod pomiaru tłumienia pozwala na optymalizację projektów sieci światłowodowych oraz diagnozowanie problemów w istniejących instalacjach.
