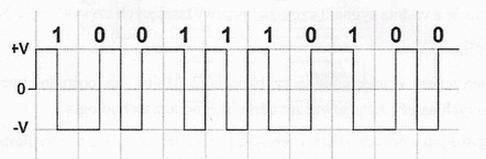

Na rysunku przedstawiono kod

Wyjaśnienie

Kod Manchester jest standardem kodowania sygnałów, który pozwala na efektywną synchronizację między nadajnikiem a odbiornikiem. W tym schemacie każdy bit danych jest reprezentowany przez zmianę stanu sygnału, co oznacza, że '1' jest reprezentowane przez przejście od niskiego do wysokiego w połowie bitu, a '0' przez przejście od wysokiego do niskiego. Ta charakterystyka sprawia, że kod Manchester jest odporny na zakłócenia, ponieważ zmiana stanu sygnału wprowadza naturalną synchronizację, eliminując problem dryfu czasowego, który może wystąpić w innych metodach kodowania. W praktyce, kod Manchester jest stosowany w standardach komunikacyjnych, takich jak Ethernet, a także w protokołach bezprzewodowych. Warto zwrócić uwagę, że w porównaniu do innych technik kodowania, takich jak kodowanie Return to Zero, Manchester nie pozwala na długie sekwencje jedynek lub zer, co jest korzystne w kontekście detekcji błędów. Zrozumienie tego kodowania jest kluczowe dla każdego inżyniera zajmującego się telekomunikacją oraz systemami cyfrowymi.
