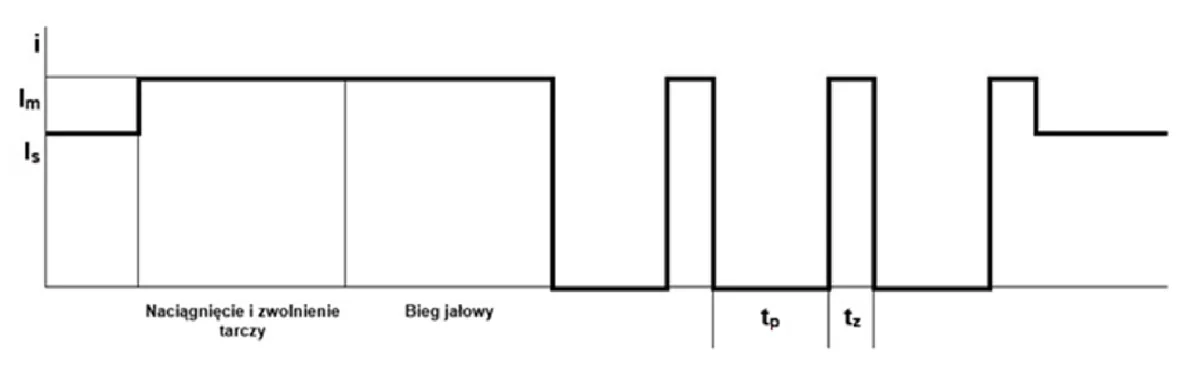

Wykres przedstawia przebieg prądu w obwodzie impulsowania w aparacie telefonicznym w przypadku wybierania cyfry

Wyjaśnienie

Poprawna odpowiedź to 3, ponieważ wykres przedstawia przebieg prądu w obwodzie impulsowania w aparacie telefonicznym, gdzie liczba impulsów prądu odpowiada wybranej cyfrze na tarczy telefonu. W tym przypadku, trzy wyraźne impulsy prądu, przedstawione jako trzy pełne cykle wzrostu i spadku, jednoznacznie wskazują na cyfrę '3'. To zjawisko jest zgodne z zasadami działania telefonii analogowej, w której impulsowanie prądu odzwierciedla wybrane cyfry. W praktyce, zrozumienie tego procesu jest kluczowe dla projektowania i diagnostyki systemów telefonicznych. Standardy telekomunikacyjne, takie jak ITU-T E.164, podkreślają znaczenie precyzyjnego odwzorowania sygnałów w obwodach telefonicznych, co wpływa na jakość połączeń i ich niezawodność. Wiedza na temat wykresów prądowych jest praktyczna, gdyż umożliwia inżynierom rozwiązywanie problemów związanych z transmisją sygnałów oraz optymalizację obwodów dla lepszej efektywności działania systemów telekomunikacyjnych.
