INF.08 · pytanie 1419

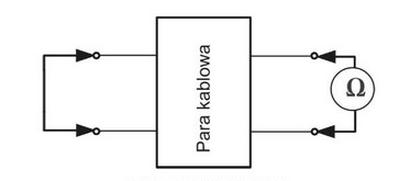

Przedstawiony schemat służy do pomiaru

- Aprzeników zbliżnych.
- Brezystancji pętli pary żył.Poprawna
- Ctłumienności skutecznej.
- Drezystancji izolacji żył.
Wyjaśnienie
Prawidłowa odpowiedź odnosi się do pomiaru rezystancji pętli pary żył, co jest kluczowym parametrem w projektowaniu i eksploatacji instalacji elektrycznych. W tym przypadku pomiar odbywa się za pomocą omomierza, który jest podłączany do końców pary kablowej. Taki pomiar jest niezwykle istotny, ponieważ pozwala na ocenę integralności kabli oraz ich zdolności do przewodzenia prądu. W praktyce, niska rezystancja pętli wskazuje na dobre połączenie elektryczne, co jest kluczowe w zapobieganiu awariom oraz strat energetycznych. Standardy takie jak PN-IEC 60364-6 oraz PN-EN 61557-1 wskazują na znaczenie monitorowania rezystancji izolacji oraz pętli w systemach elektrycznych. Regularne pomiary rezystancji pętli pary żył są też niezbędne podczas przeglądów technicznych instalacji, co pozwala na wcześniejsze wykrywanie potencjalnych problemów, co w konsekwencji przekłada się na zwiększenie bezpieczeństwa i niezawodności systemów elektrycznych w obiektach.
